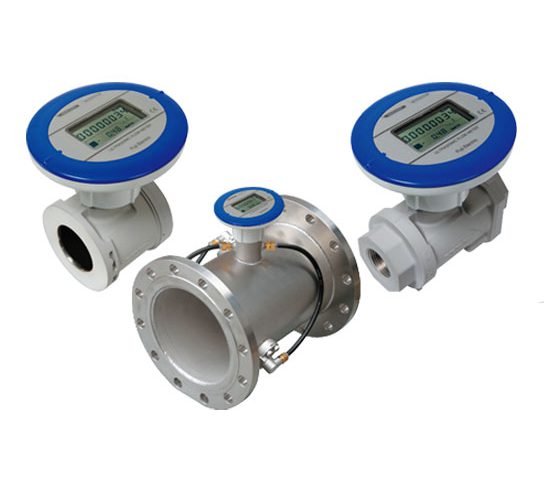

日本富士 FWD型空气超声波流量计 产品简介：
产品型号：FWD
产品品牌：日本富士
产品类别：流量计
产品备注：超声波流量计
日本富士 FWD型空气超声波流量计 产品介绍：
适合进行空气压缩机监控的空气超声波流量计。 适用于管道口径为φ25mm～φ200mm的气体流量测量。
采用超声波时差法准确测量气体流量,耐腐蚀,稳定可靠,精度高广泛应用于各种气体流量的测量。无节流件，无压力损失，可对压力不到1MPa的空气进行流量测量。可选择螺纹式、对夹式法兰或者是法兰的连接方式。可提供锂电池供电无需布线
日本富士 FWD型空气超声波流量计 产品特点：
•适合多种管道口径，满足您多种需要。
适用于口径25mm～200mm。

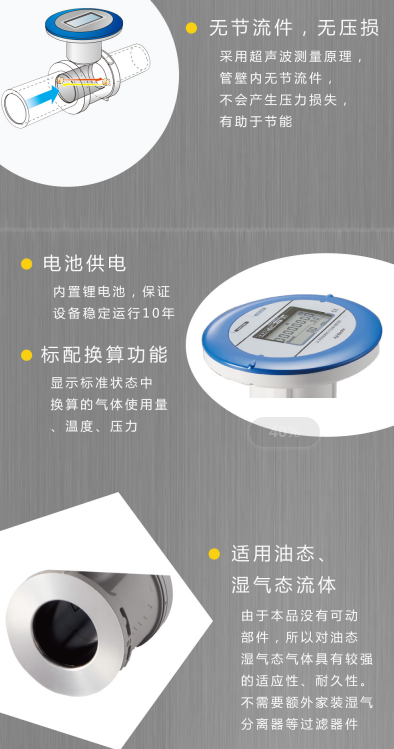

•不发生压力损失，实现了能量零损耗。
本产品采用超声波探测原理。
只要测量管道内没有突起物，就可实现压力零损耗。
•耐油雾，不需要使用油雾过滤器。
能够准确测量含油雾的流体。
•使用电池驱动，无需安装电源。
提供内置型锂电池(可运转10年)。
•配备标准换算。
显示换算为标准状态的气体使用量及温度、压力。
•可测量并输出正逆流量值

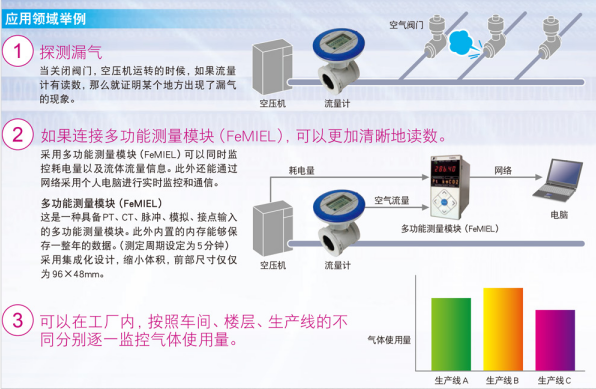

日本富士 FWD型空气超声波流量计 产品应用：
日本富士 FWD型空气超声波流量计 技术参数：
| 适用管道口径(mm) | 25,32,40,50,65,80,100,150,200 | ||||
| 电源电压 | DC24V±10%或内置锂电池(周围温度为20℃时，电池寿命约为10年) | ||||
| 额定功率 | DC24V：1.1W以下 | ||||
| 测量流体 | 空气(主要是工厂空气)或氮气(适用管道口径25～80mm) | ||||
| 测量流体温度 | -10～60℃、90%RH以下 | ||||
| 使用压力 | 0～1MPa(表压) | ||||
| 流量范围(实际流量) 测量精度 |
口径 | 流量范围 | 精度 | ||
| (mm) | (m3/h) | ±2.0% of rate | ±5.0% of rate | ||
| 25 | ±0.6～35 | ±3.5～35m3/h | ±0.6～3.5m3/h | ||
| 32 | ±1.1～65 | ±6.5～65m3/h | ±1.1～6.5m3/h | ||
| 40 | ±1.3～80 | ±8～80m3/h | ±1.3～8m3/h | ||
| 50 | ±2.5～150 | ±15～150m3/h | ±2.5～15m3/h | ||
| 65 | ±4～240 | ±24～240m3/h | ±4～24m3/h | ||
| 80 | ±5～300 | ±30～300m3/h | ±5～30m3/h | ||
| 100 | ±10～500 | ±50～500m3/h | ±10～50m3/h | ||
| 150 | ±24～1200 | ±120～1200m3/h | ±24～120m3/h | ||
| 200 | ±40～2000 | ±200～2000m3/h | ±40～200m3/h | ||
| 换算精度 | ±2.5% of rate(压力为500kpa、温度为25℃时） | ||||

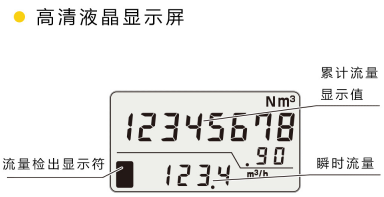

| 显示(按钮切换) | 主显示、副显示：累计流量值、瞬时流量值、温度、压力 | ||||

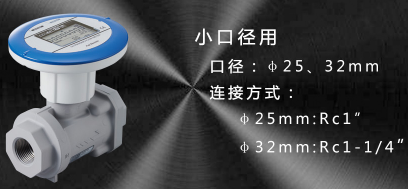

| 连接方式 | 口径25、32mm | 口径25mm：Rc1、32mm：Rc1-1/4 | |||

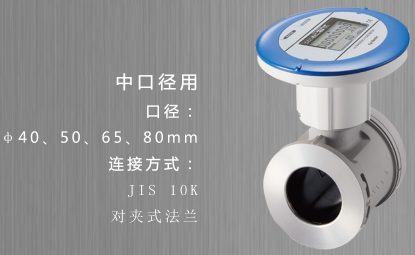

| 口径40～80mm | 对夹型(JIS10K法兰嵌入） | ||||

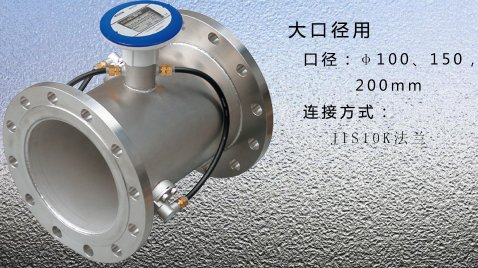

| 口径100～200mm | JIS10K法兰 | ||||
| 接气部位材质 | 铝合金、PPS、氟硅橡胶等 | ||||
| 安装场所 | 室内、室外（相当于IP64） | ||||
| 保存温度 | -20～70℃、无结露 | ||||
| 输出信号 (电池内置规格时不具备该规格) |
电流输出 DC4～20mA 、负载电阻400Ω以下、上限输出电流22mA (瞬时流量、压力、温度的输出可通过按钮选择) 接点输出 漏极开路输出 2点 输出1：单位脉冲(正流) 输出2：单位脉冲(逆流)、上下限警报 脉冲输出单位：0.1Nm3/P、1Nm3/P |
||||
 |
|
