俄罗斯泰克诺AC’TECHNO-AC’电缆和管道定位器 Success AG-309.15N 产品简介：
产品型号：AG-309.15N
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：管线定位仪
产品备注：电缆和管道定位器
俄罗斯泰克诺AC’TECHNO-AC’电缆和管道定位器 Success AG-309.15N 产品概述：
用于检测电缆和任何金属管道的高科技设备。
三种操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三个内置传感器使全向天线在 LCD 显示屏上显示电缆或金属管道的方向
内置传感器，用于深度和电流的数字测量
测量深度为 10 m
无源频率：电源、无线电、BB
有效频率：512/1024/8192/32768 Hz
灵敏度：100μA
具有高分辨率和可调背光亮度的大型 LCD 显示屏
发射器 – 20W
铸体，外壳沿整个长度密封到连接器
保修：1年
俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品特征：

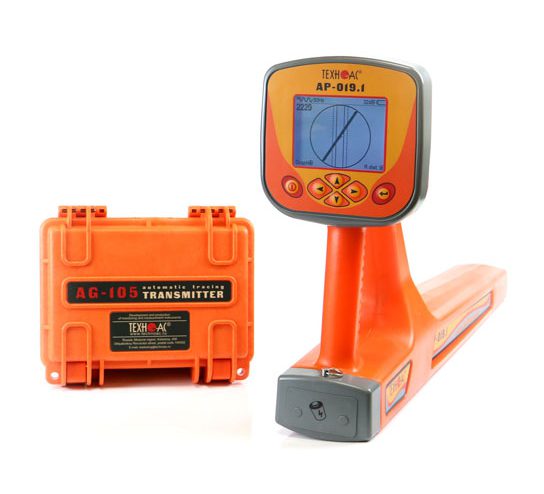

整体式接收器 AP-019
20W AG-105 发射器
地下公用设施的高精度定位可达 10m
直接数字测量高达 10 安培的电缆电流
带有可选推杆和管道探测器的非导电和非金属设施的位置
俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品应用：
检测地下长达 10 m 的电缆和任何金属管道
直接数字测量深度达 10 m
在“ROUTE”模式下指示与实用轴的偏差
电流的直接数字测量

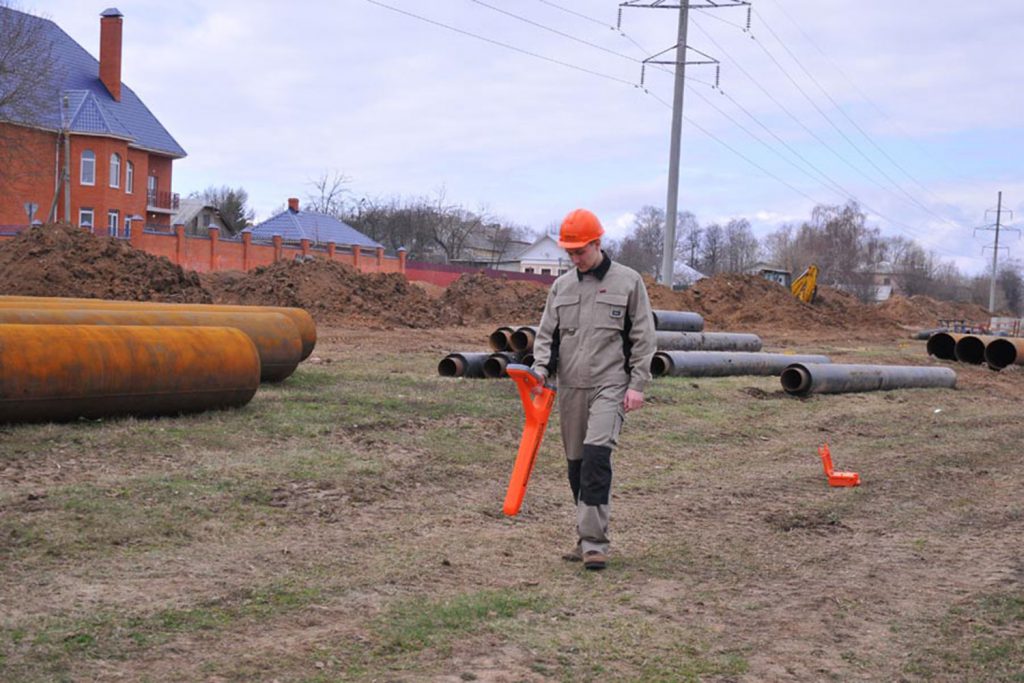

开挖前勘察地面
距发射机连接处的跟踪距离可达 3 公里
俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品参数：
| 接收器 AP-019 规格 | |
| 范围 | 价值 |
| 滤波器的准谐振频率 | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫兹 |
| 准谐振滤波器品质因数 (Q) | 不少于100 |
| 频率范围“宽带” | 0,04 至 8 kHz |
| 频率范围“无线电” | 8 至 40 kHz |
| 电路径的最大增益 | >100 分贝 |
| 内置传感器数量 | 4 |
| 连接的外部传感器 | CI-105、HP-117、DODK-117、DKI-117（由«TECHNO-AC»制造） |
| 灵敏度控制 | 自动 – 用于 2D 显示“路线”。半自动或手动（可选） – 用于“图形”。自动或手动（可选） – 用于 «2F» 模式。 |
| 确定路线的埋藏深度 | 自动在模式 Route 0 to 9,99 m |
| 确定深度的准确性 | ±5% |
| 测量接收信号的电流 | 在 Route 0.001 to 9,99 A 模式下自动 |
| 接收信号电流的测量精度 | ±5% |
| 支持路由定位发电机的节能（间歇）模式 | 与“TECHNO-AC”（“脉冲”模式）制造的路径定位发生器组合工作 |
| 视觉指示 | LCD 显示屏，320×240 像素，LED 照明 |
| 诱导参数 | – 设置和控制参数； |
| – 相对于设备的路线位置的 2D 可视化； | |
| – 来自传感器的信号电平图形； | |
| – 路线埋藏深度； | |
| – 信号电流。 | |
| 音频指示 内置发射器 – 合成声音 HM- 按钮按下的声音指示 | |
| 电源 | 4 至 7 V（C 型 4 个元件） |
| 一节碱性电池的连续工作时间 | 不少于20小时 |
| 储存/操作温度范围 | -30 至 60 °С / -20 至 60°С |
| 房屋防护等级 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |

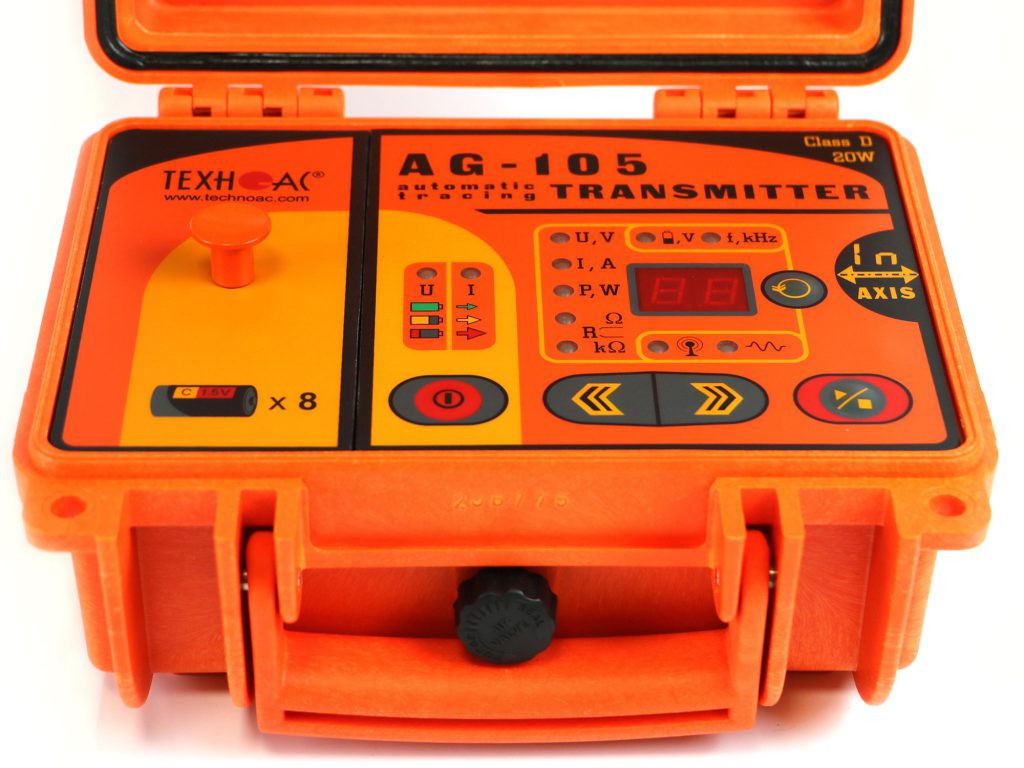

| 发射机 AG-105 技术规格 | |
| 连续 «Co» 或脉冲 «Pu» 信号的频率，Hz ± 0,1% – «kHz» | |
| 加载“夹子”或“夹子” | 512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33» |
| «天线»模式 | 8192 – «8.2» / 32768 – «33» |
| 操作模式 | |
| «天线»模式 | 内部发射电感« In »。 |
| 外置感应发射天线« An »。 | |
| «调制»模式（特殊形式的信号） | 脉冲« Pu »（正弦信号的短期传输）。传输持续时间 0.12 秒。传输重复频率 1Hz。 |
| 双频« 2F »（同时产生1024Hz、8192Hz）。振幅比 4/1（分别）。 | |
| 电源电压 12…15V 下的输出参数 | |
| 输出电流，A | |
| 手动增量下受程序限制， ≥ | 5 – 在频率 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2» / «2F» |
| 3 – 在频率 32768Hz «33» | |
| 由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥ | 0,2 – 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F» |
| 0,1 – 在频率 8192Hz «8.2» / 32768Hz «33» | |
| 最大输出电压，V | |
| 取决于«调制»，≥ | 32 – 在双频调制模式«2F» |
| 40 – 在其他模式下 | |
| 最大输出功率，W | |
| 受程序限制，≥ | 20 -在连续 «Co» 和脉冲 «Pu» 模式中，频率为 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2»，负载电阻高达 80Ω 在双频模式 «2F»，负载电阻高达 50Ω . |
| 6 – 频率为 32768Hz «33»，负载电阻高达 260Ω。 | |
| 电源 | |
| 电源电压的工作范围 | 振荡启动的最低可接受电压 – 7V。 |
| 操作的最大允许电压 – 15V。 | |
| “振荡”模式下的自动关断电压 < 4,2V。 | |
| 电池组 | 8 个 «碱性» 电池 1.5V «type С» 推荐 – «Duracell ® ULTRA»。 |
| 外部电源（可选） | 电池«12V»（例如汽车）输出电压11…14V，最大电流不小于4A。 |
| 电源适配器АG114М.02.020（基于 GS60A15-P1J «MEAN WELL» 的额外附件）输出电压 15V，功率 60W。 | |
| 操作时间（«生命周期»） | 在电池组运行时，«type Сх8» 由所用碱性电池的质量（容量和«负载能力»）定义，在 «Co»和«2F» 模式下 可以等于4 到 6 小时或从 20 到 30 小时在 «Pu» 模式下，在 «连续» 模式 «Co» / «2F» 的初始输出电压 7W 或脉冲调制模式 «Pu» 的初始输出电压 15W。 |
| 在外部电源下完全由外部能源特性调节，因此在市电下工作时间是无限的。 | |
| 操作特点 | |
| 振荡过程中输出电压的自动控制 | 根据电源的“能量潜力”对输出功率进行比例控制。 |
| 设备自动关机 | 在“停止”模式下的电源电压 < 6,5V。 |
| 在“振荡”模式下的电源电压 < 4,2V。 | |
| 电源电压 > 15.5V。 | |
| 如果超过允许的吸收电流值（确切数字取决于实际模式）。 | |
| 如果在调整过程中输出短路（启动终端放大器的硬件安全系统）。 | |
| 在不符合振荡模式设置的情况下，取决于输出端是否安装了外部天线（切换到“停止”模式）。 | |
| 如果在“停止”模式下出现“长”（≈ 100 秒）停机时间（如果未按下按钮）。 | |
| 负载调整 | 自动，直至达到特定消耗率或达到负载电流： – ≥ 0,2A 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»；- ≥ 0,1А 在频率 8192Hz «8.2» и 32768Hz «33»。 |
| 手动后自动调整。 | |
| 正在检查的实用程序的连接选项 | «联系»与“地球返回”的联系。 |
| «非接触» 连接与内部发射天线 «In» 的应用。 | |
| 使用外部感应发射天线 «An» 进行 «非接触式» 连接（与内部发射天线 «In» 相比，发射强度更高，更容易进入公用设施）。 | |
| 使用传输感应“夹子”的“非接触式”连接（可以从束中选择电缆）。 | |
| 结构参数 | |
| 功率输出放大器 | 技术 — 将D 级效率更新至 85%。 |
| LED指示灯 | 单独的发光二极管指示参数和模式。 |
| 数字指示器显示模式和参数值，还显示«MULTIMETER»测量的输出参数，例如：输出电压 (V)、负载电流 (A)、负载功率 (W) 和负载电阻 (Ω /kΩ)。 | |
| 电子单元（外壳）的外形尺寸，不超过，mm。 | 216х180х105mm |
| 电子单元的重量，不超过，kg | 2 |
| 运行时允许的环境温度范围 | – 30 °С 至 +60°С使用“电池”电源，不建议在低于零的环境温度下使用设备。 |
| 防护等级 | IP65（外壳关闭时）。 |
