Tektronix 泰克Keithley 6514 系列可编程静电计

Tektronix 泰克

Tektronix 泰克Keithley  6514可编程静电计产品介绍:

产品型号:Keithley 6514
产品品牌:Tektronix 泰克
产品类别:静电计
产品备注:可编程静电计



Tektronix 泰克Keithley 6514可编程静电计产品概述:

6514型静电计具有灵活的接口性能,其电流灵敏度、电荷测量能力、分辨率和速度都优于我们之前的静电计。6514内置式IEEE-488、RS-232与数字式I/O接口使它可以很容易地配置为全自动、高速系统,用于低电平测试。

Tektronix 泰克Keithley 6514可编程静电计产品特点:

  • <1fa噪音
  • 电压测量中的输入阻抗>200T
  • 电荷测量范围为 10fC至 20µC
  • 高速—每秒高达 1200 个读数
  • 易于与交换机,计算机和组件处理程序接口
  • 轻松消除电压和电流偏移

6514 型静电计将灵活的接口功能与电流灵

敏度,电荷测量功能,分辨率和速度相结合, 这些功能等于或优于我们以前的静电计。6514 型的内置 IEEE-488,RS-232 和数字I

/ O 接口使配置用于底层测试的全自动,高速系统变得简单。

5½位的 6514 型设计用于要求快速而精确地测量低电流,高电阻源电压,电荷或高电阻的应用。

6514 型卓越的测量性能以合理的价格提供。尽管其成本可以与许多高端数字万用表相媲美, 但 6514 型具有比其他仪器所能提供的更高的电流灵敏度和更低的电压负担(低至 20µV)。

经济组件测试

曾经,静电计被简单地认为太慢而无法满足生产测试应用程序所要求的高吞吐量。6514 型号专为快速,灵敏的测量而设计,通过快速积分可提供高达每秒 1200 个读数的速度,而通过 60Hz 线周积分可提供每秒 17 个测量值。它对 2nA 信号提供 10fA 分辨率,仅需 15ms 即可将其稳定在最终值的 10%之内。60dB 的正常模式抑制比(NMRR)允许进行精确的低电流测量,即使在存在线路频率感应电流的情况下,这也是生产车间环境中普遍关注的问题。仪器的灵敏度使得使用串联电。

阻器可以轻松确定高达 10nF 的电容甚至更高电容的泄漏电阻。

尽管 6514 型可以使用前面板控件轻松地手动操作,但也可以在外部进行自动化测试应用的控制。内置的 IEEE-488 和 RS- 232 接口使其成为可能

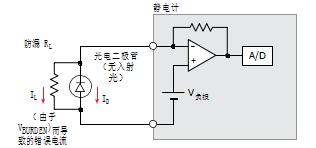

图 1.负载电压未经校正的暗电流测量

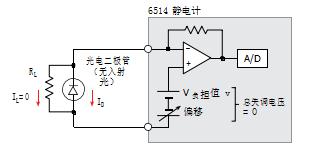

图 2.校正负载电压后的暗电流测量

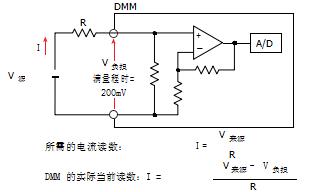

图3.使用数字万用表进行测量时,由于负载电压引起的错误

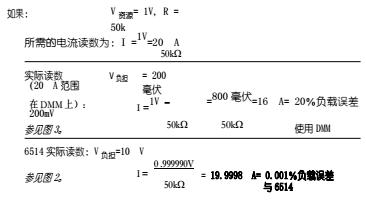

下面的示例将DMM 的电压负担误差与 6514 的误差进行了比较。

DMM 补偿电流

通常,数字万用表中的失调电流为数十或数百皮安,与具有3fA 输入偏置电流的 6514 型号相比,这严重限制了其低电流测量能力。





通过计算机控制器通过总线对仪器的所有功能进行编程。仪 器的接口还简化了将外部硬件(例如信号源,开关系统或其 他仪器)集成到测试系统中的过程。数字 I / O 接口可用于将 Model 6514 链接到许多流行的组件处理程序,以便在装箱, 分类和类似应用中进行紧密的系统集成。

这些功能使 6514 型成为设计用于测试光学设备和低值电容器,开关及其他设备上的泄漏电阻的系统的强大,低成本工具,尤其是在测试系统 已包含电压源或源电流/测量电压技术用于确定电阻。

低电压负担

6514 型的反馈电流表设计使输入电路中的电压偏移最小化,这会影响电流测量精度。该仪器还可以通过前面板控件手动或通过总线使用IEEE-488 命令主动取消其输入电压和电流偏移。

暗电流测量

当测量来自诸如光电二极管之类的设备的暗电流(图 1)时, 电流表读取两个不同电流之和。第一个电流是检测器产生的暗 电流(ID),没有光照射到设备上(换句话说,就是感兴趣的信号);第二个是电流表端子上出现的电压负担(V负担)产生的泄漏电流(IL)。在反馈电流表中,主要的“电压负担”是放大器的失调电压。该泄漏电流表示误差电流。不使用抵消技 术,IL= V 负担/ RL。图 2 说明了 6514 型调整了 CAL V 抵销以将V 负担抵消到几微伏的电压噪声水平内,因此测得的电流仅为真正的暗电流(ID)的光电二极管。以类似的方式,也可以抵消偏置电流。早期的静电计使用内部数字校正技术,其中仍然存在电压负担,因此测得的暗电流包括误差项 IL= V 负担/ RL。

电压负担和测量误差

静电计可提供比进行 DMM 测量时更低的端子电压进行电流测量。如图 3 所示,数字万用表使用分流电阻测量电流,该分流电阻会在输入电路中产生一个电压(通常为 200mV 全量程)。这样会产生约 200mV 的端电压(V 负担),从而降低了测得的电流。静电计通过使用图 1 所示的反馈电流表配置来降低此端子电压。6514 型可通过消除噪声来进一步降低该端子电压,使其达到电压噪声的水平。剩下的很小的失调电压,如图 2 所示。与使用数字万用表测量电流时发生的误差信号相比,可以忽略的任何误差信号。

应用

•高电阻率测量
•离子选择电极
•pH 测量
•电导池
•电位计

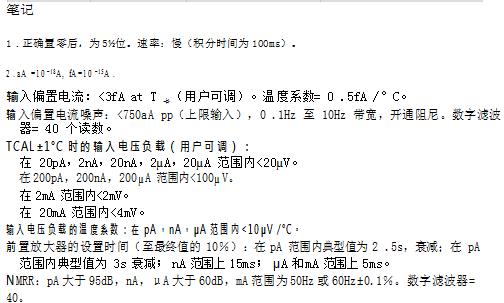

笔记

1 .正确置零后,为 5½位。速率:慢(积分时间为 100ms)。

最大开路电压:250v dc。

预放大器设置时间(在<100pF 输入电容时达到最终读数的 10%):2k  至 200k :2ms;20M 200M :90ms。2G 至 200G :1s。

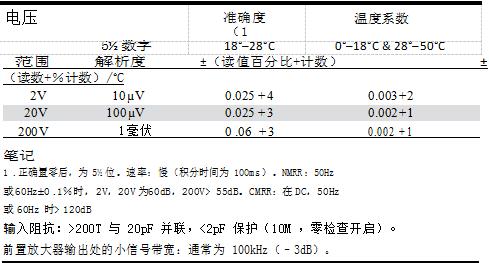

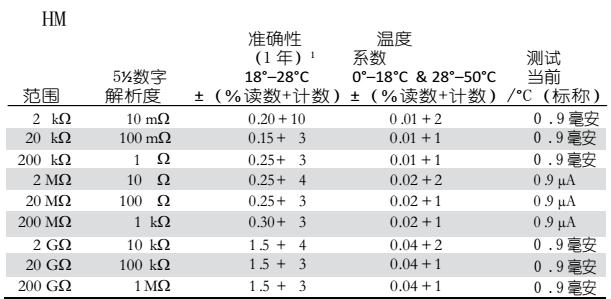

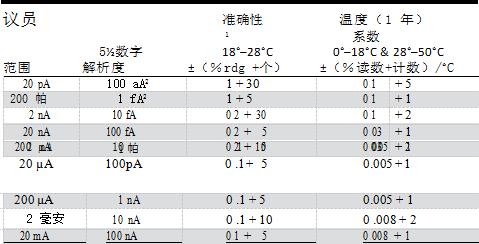

Tektronix 泰克Keithley 6514可编程静电计产品技术指标:

主要技术指标
型号 KEITHLEY6514 KEITHLEY6517B
电流测量 <1fA(包含噪声)~20mA
电压测量 10?V(数字分辨率极限,可能含有噪声)~200V
电阻测量 10Ω~200GΩ 100Ω~10PΩ
***电阻精度优于1%,电阻精度优于10%
(使用236、237、238测量,通过加电压测电流或加电流测电压实现,不直接显示阻值)
电荷测量 10fC(数字分辨率极限,可能含有噪声)~20?C 10fC(数字分辨率极限,可能含有噪声)~2?C
特性插头 3 Slot Triax 3 Slot Triax
IEEE-488
RS-232
Guard
CE
其它 5 1/2精度,替代6512、617-HIQ 5 1/2精度,内置±1kV电压源。湿度、
温度测量。采用交替电压极性法测高阻
可配置多通道的扫描卡
附件 237-ALG-2低噪声三同轴电缆, 237-ALG-2低噪声三同轴电缆,
鳄鱼夹型2m长3插槽三同轴线 鳄鱼夹型2m长3插槽三同轴线,
8607安全型高压双路测试线,
6517-TP热电偶探针,
CS-1305互锁连接头
