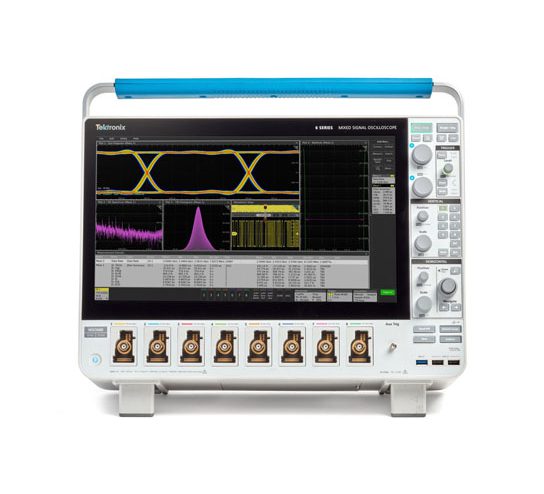

Tektronix泰克 6系列B MSO 混合信号示波器 产品简介：
产品型号：6系列B MSO
产品品牌：Tektronix泰克
产品类别：示波器
产品备注：示波器

Tektronix泰克 6系列B MSO 混合信号示波器 产品概述：
使用 1 GHz 至 10 GHz 带宽对高速设计进行故障排除和验证。通过低噪声和高达 50 GS/s 的采样率获得准确的测量结果。查看 6 通道和 8 通道模型的更多设计。
B 版本新增功能
更多通道
•4、6 和 8 通道型号
噪音更低
•在所有垂直范围内具有行业领先的噪声性能（满刻度百分比）
带宽更高
•1-8 GHz 仍然可用。已添加 10 GHz
采样灵活
•2 通道采样率为 50 GS/s
•4 通道采样率为 25 GS/s
•4 通道以上采样率均为 12.5 GS/s
安全简化
•所有用户数据均存储于可移动固态硬盘驱动器上

Tektronix泰克 6系列B MSO 混合信号示波器 产品特点：

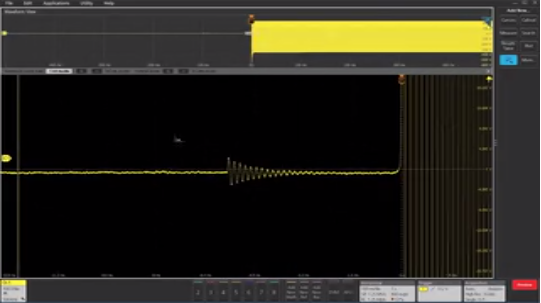

超低噪声。更多详情。
看到从未见过的信号详情。
•示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
•5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
•1 mV/div 和 1 GHz 时的噪声 <55 µV
•50 mV/div 和 10 GHz 时的噪声 <1.25 mV

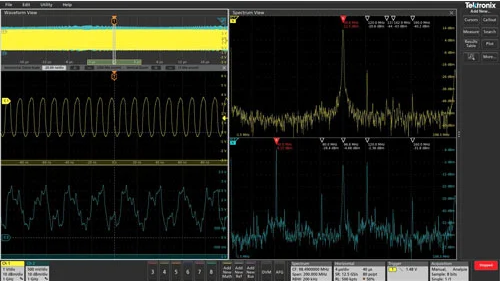

同步多通道频谱分析
获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
•任何模拟通道均可视为波形、频谱或两者
•射频频率或幅度变化时绘图和触发
•频谱和时域波形同步以与射频和时域事件相关联
•频谱控制（例如中心频率和 RBW）完全独立于时域控制

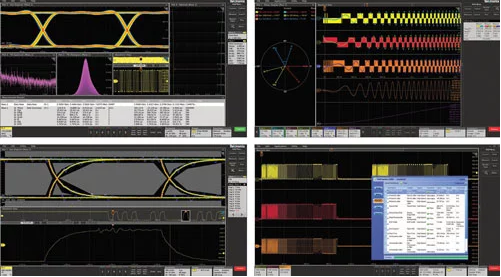

简化的高级分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
•自动化测量与趋势分析
•Spectrum View（频谱视图）同步多通道频谱分析
•高级抖动分析
•高级功率分析
•低噪声纹波测量
•内存分析和调试
•高速串行一致性

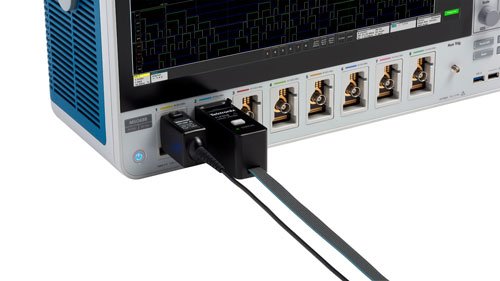

保真度从探头端部开始
通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
•内置 1 MΩ 至 50 Ω 输入端
•每个输入附带 1 GHz 低负载无源探头
•TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
•TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 – 非常适合测量高速通信

Tektronix泰克 6系列B MSO混合信号示波器 规格概述：
输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
2 模拟通道上为 50 GS/s
4 模拟通道上为 25 GS/s
4 以上模拟通道上为 12.5 GS/s
记录长度 1
在所有模拟/数字通道上最高为 1 G 样点
信号发生器1
13 种标准波形，加上任意波形
数字电压表2
4 位
触发频率计数器2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
1 – 可选且可升级
2 – 产品注册后免费

按需添加功能
•将带宽升级至 10 GHz
•将每条通道上的记录长度增至 1 G 样点
•增加逻辑探头，最多时实现 64 路数字通道
•添加 Windows 10 操作系统
•添加任意波形/函数发生器
•添加高级分析：串行解码/触发、电源、抖动、存储器分析和调试以及自动一致性测试
•从多种电压和电流探头中选择

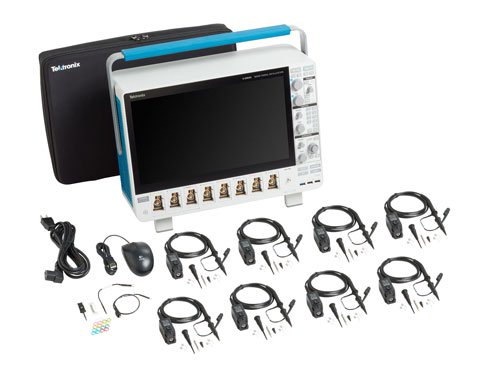

包装箱里有什么物品？
•每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
•前保护罩与配套包
•鼠标
•电源线
•印刷的安装手册涵盖安全和基本操作
•全面的内置在线帮助
•追溯证明
•针对仪器和随附探头的 1 年保修
