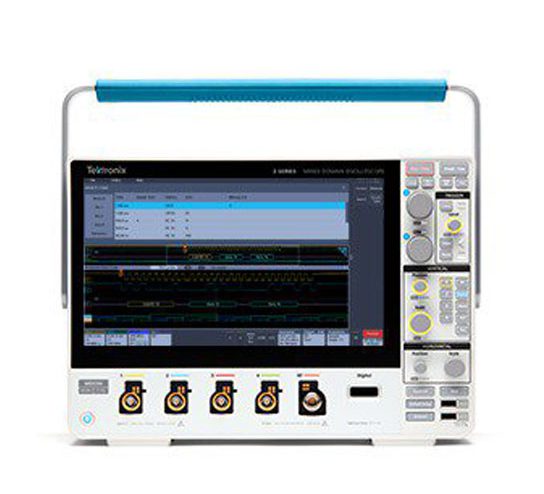

Tektronix 泰克 3系列MDO混合域示波器 产品简介：
产品型号：3系列MDO
产品品牌：Tektronix 泰克
产品类别：示波器
产品备注：混合域示波器
Tektronix 泰克 3系列MDO混合域示波器 产品概述：

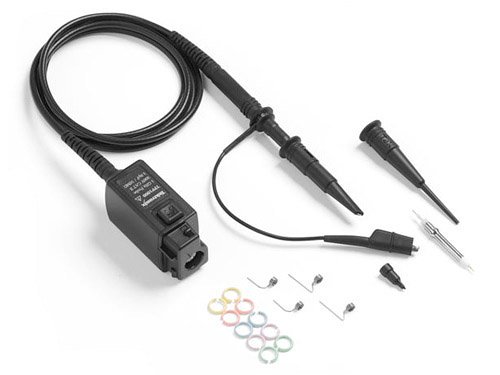

作为测量信号路径中的关键元件，探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。由于拥有业内领先示波器负载 (3.9 pF)，TPP 系列探头将成为您日常使用的随身探头。
•TPP 系统探头为标配。每条模拟通道一只。
•3.9 pF 的业内领先电容性探头负载
•250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽

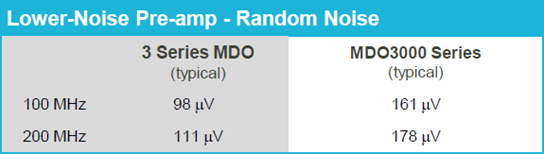

测量微小信号时，为获得更佳的测量精度，降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时，请务必仔细检查示波器的随机噪声技术规格。示波器各不相同，且并非所有示波器制造商均会测试和发布其随机噪声规格。

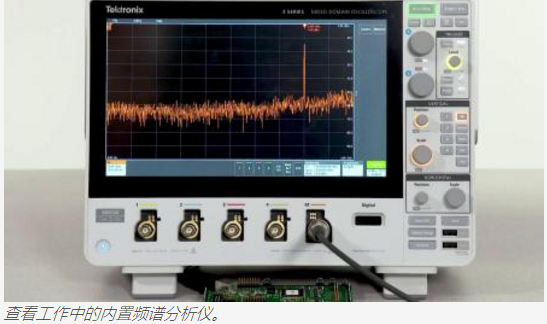

内置频谱分析仪
不管您是频谱分析仪专家还是临时使用，您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同，3 系列内置了真正的频谱分析仪。
3 系列与常规示波器 FFT
•每台仪器标配 1 GHz 最大频率，选配最大 3 GHz 频率
•业内唯一一款真正集成的频谱分析仪硬件
•最高 3 GHz 的超宽捕获带宽
功能强大，可升级
立即获取所需的所有调试功能，或在需要时添加这些功能。
•高达 1 GHz 带宽
•数字通道：MSO 选项增加 16 条数字通道
•高达 3 GHz 的频谱分析仪
•DVM/频率计数器（在注册后免费提供）
•任意波形/函数发生器
•高级分析
•串行总线解码和触发
•自动功率测量

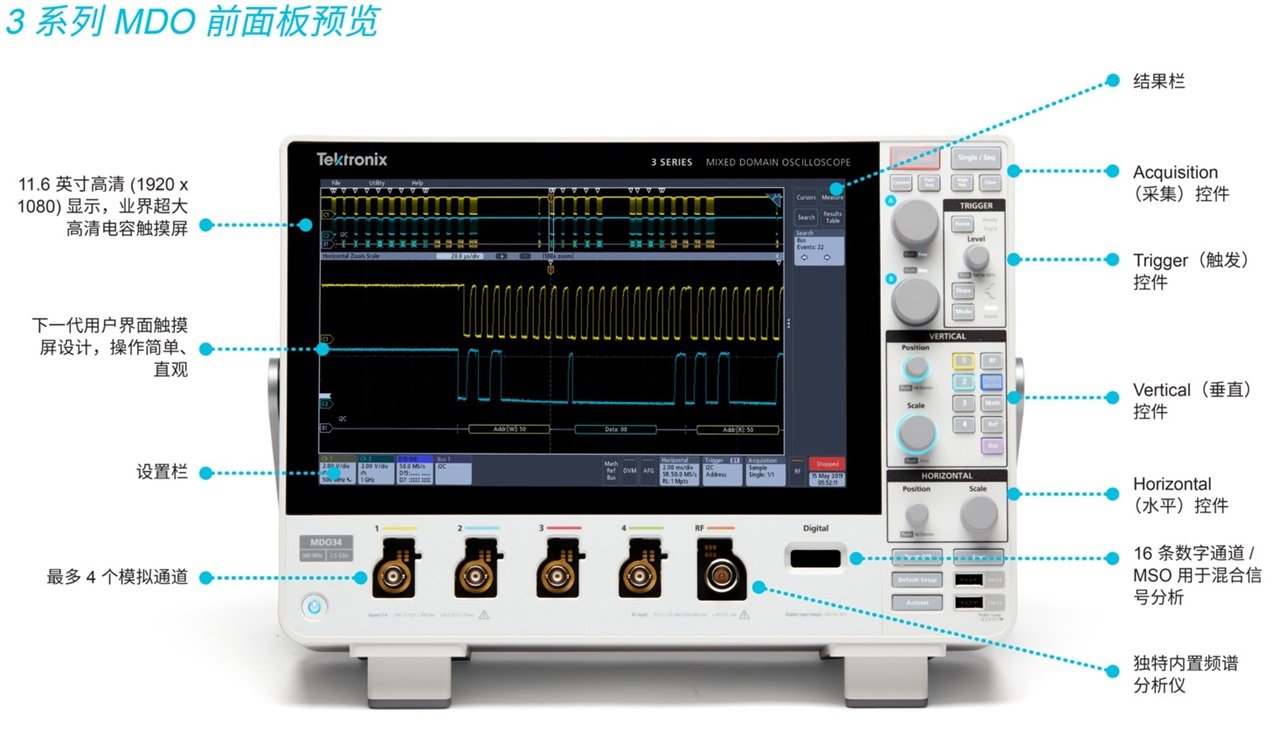

Tektronix 泰克 3系列MDO混合域示波器 主要性能：
•2 条模拟通道和 4 条模拟通道型号
•100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
•带宽可以升级 (最高 1 GHz)
•最高 5 GS/s 采样率
•所有通道上 10 M 记录长度
•>280,000 wfm/s 最大波形捕获速率
•标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽
•频谱分析仪 (选配)
。频率范围: 9 kHz – 1 GHz (标配)或 3 GHz (选配)
。超宽捕获带宽，最高可达 3 GHz

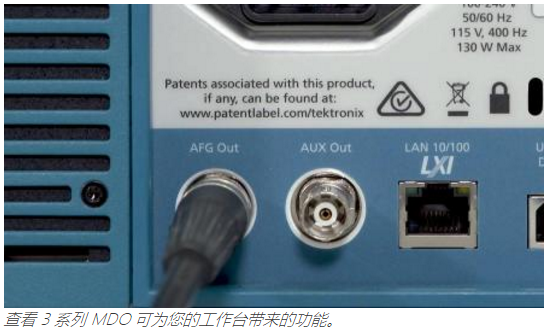

•任意函数发生器 (选配)
。13 种预先定义的波形类型
。 50 MHz 波形发生
。128 k 任意波形发生器记录长度
。250 MS/s 任意波形发生器采样率
•数字通道 (选配)
。16 条数字通道
。 所有通道上10 M 记录长度
。121.2 ps 定时分辨率
•串行总线解码、触发和搜索(选配)
串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
•数字电压表/频率计数器 (产品注册后免费)
。4 位 DC, AC RMS 和 DC+AC RMS 电压测量
。5 位频率测量
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 | 频谱分析仪 |
| MDO32 | 100 MHz – 1 GHz | 2 | 16（选配） | 高达 5 GS/s | 10 M | 最高 3 GHz（可选） |
| MDO34 | 100 MHz – 1 GHz | 4 | 16（选配） | 高达 5 GS/s | 10 M | 最高 3 GHz（可选） |
 |
|
