俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道探测仪 Success AG-309.15G

俄罗斯泰克诺AC’TECHNO-AC’

庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-309.15G 产品简介：
产品型号： AG-309.15G
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：管线定位仪
产品备注：电缆和管道探测仪

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-309.15G 产品概述：
AG-309.15G是高精度实用定位仪。这是 TECHNO-AC 在地下电缆和管道定位方面近 30 年经验的结晶。该实用定位器具有大 LCD 显示屏，可指示电缆或管道的实际位置。此外，在定位后，操作者无需按下任何按钮即可测量已定位设施的埋藏深度并存储已定位设施的GPS坐标。此型号配备 20W 发射器。与其他品牌相比，它的功能强大两倍。这种特殊的模型允许追踪长达 3 公里的地下电缆和管道。但是，通过使用更强大的信号发射器，这个距离可以增加到 10 公里。
定位器支持最需要的实用程序连接方法：
与鳄鱼夹直接连接（管磁铁在标准套件中提供）
带天线的无线感应，内置于信号发射器中
夹紧

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-309.15G 产品特征：

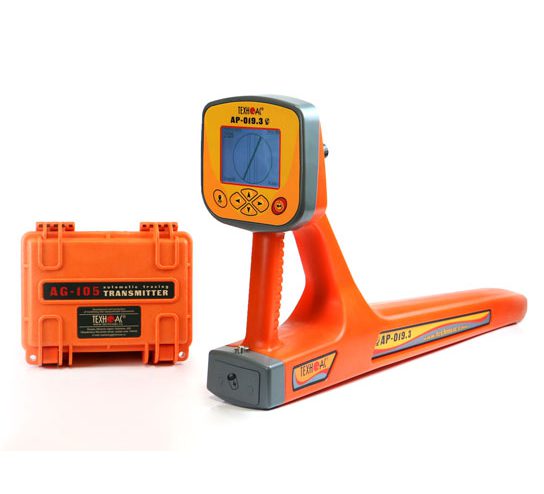

一体式接收器 AP-019.3，内置 GPS/GLONASS 模块
20W AG-105 发射器
直接数字测量高达 10 安培的电缆电流
带有可选推杆和管道探测器的非导电和非金属设施的位置
三种操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三个内置传感器使全向天线在 LCD 显示屏上显示电缆或金属管道的方向
内置传感器，用于深度和电流的数字测量
测量深度为 10 m
无源频率：电源、无线电、BB
有效频率：512/1024/8192/32768 Hz
灵敏度：100μA
具有高分辨率和可调背光亮度的大型 LCD 显示屏
发射器 – 20W
铸体，外壳沿整个长度密封到连接器
GPS/GLONASS 模块，用于准确定位所定位的实用程序
用于上传和处理来自接收器的数据的 Mini-USB 电缆和桌面软件。
保修：1年

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-309.15G 产品应用：
检测地下长达 10 m 的电缆和任何金属管道
直接数字测量深度达 10 m
在“ROUTE”模式下指示与实用轴的偏差
电流的直接数字测量
开挖前勘察地面
距发射机连接处的跟踪距离可达 3 公里

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-309.15G 产品参数：

接收器 AP-019.3 规格
范围	价值
滤波器的准谐振频率	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫兹
准谐振滤波器品质因数 (Q)	不少于100
频率范围“宽带”	0,04 至 8 kHz
频率范围“无线电”	8 至 40 kHz
电路径的最大增益	>100 分贝
内置传感器数量	4
连接的外部传感器	CI-105、HP-117、DODK-117、DKI-117（由«TECHNO-AC»制造）
灵敏度控制	自动 – 用于 2D 显示“路线”。半自动或手动（可选） – 用于“图形”。自动或手动（可选） – 用于 «2F» 模式。
确定路线的埋藏深度	自动在模式 Route 0 to 9,99 m
确定深度的准确性	±5%
测量接收信号的电流	在 Route 0.001 to 9,99 A 模式下自动
接收信号电流的测量精度	±5%
支持路由定位发电机的节能（间歇）模式	与“TECHNO-AC”（“脉冲”模式）制造的路径定位发生器组合工作
视觉指示	LCD 显示屏，320×240 像素，LED 照明
诱导参数	– 设置和控制参数；
	– 相对于设备的路线位置的 2D 可视化；
	– 来自传感器的信号电平图形；
	– 路线埋藏深度；
	– 信号电流。
音频指示内置发射器 – 合成声音 HM- 按钮按下的声音指示
电源	4 至 7 V（C 型 4 个元件）
一节碱性电池的连续工作时间	不少于20小时
储存/操作温度范围	-30 至 60 °С / -20 至 60°С
房屋防护等级	IP54
方面	330x140x700 毫米
重量	2,4 公斤

发射机 AG-105 技术规格
连续 «Co» 或脉冲 «Pu» 信号的频率，Hz ± 0,1% – «kHz»
加载“夹子”或“夹子”	512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
«天线»模式	8192 – «8.2» / 32768 – «33»
操作模式
«天线»模式	内部发射电感« In »。
«天线»模式	外置感应发射天线« An »。
«调制»模式（特殊形式的信号）	脉冲« Pu »（正弦信号的短期传输）。传输持续时间 0.12 秒。传输重复频率 1Hz。
«调制»模式（特殊形式的信号）	双频« 2F »（同时产生1024Hz、8192Hz）。振幅比 4/1（分别）。
电源电压 12…15V 下的输出参数
输出电流，A
手动增量下受程序限制， ≥	5 – 在频率 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2» / «2F»
手动增量下受程序限制， ≥	3 – 在频率 32768Hz «33»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥	0,2 – 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥	0,1 – 在频率 8192Hz «8.2» / 32768Hz «33»
最大输出电压，V
取决于«调制»，≥	32 – 在双频调制模式«2F»
取决于«调制»，≥	40 – 在其他模式下
最大输出功率，W
受程序限制，≥	20 -在连续 «Co» 和脉冲 «Pu» 模式中，频率为 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2»，负载电阻高达 80Ω 在双频模式 «2F»，负载电阻高达 50Ω .
受程序限制，≥	6 – 频率为 32768Hz «33»，负载电阻高达 260Ω。
电源
电源电压的工作范围	振荡启动的最低可接受电压 – 7V。
	最大允许操作电压 – 15V。
	“振荡”模式下的自动关断电压 < 4,2V。
电池组	8 个 «碱性» 电池 1.5V «type С» 推荐 – «Duracell ® ULTRA»。
外部电源（可选）	电池«12V»（例如汽车）输出电压11…14V，最大电流不小于4A。
外部电源（可选）	电源适配器АG114М.02.020（基于 GS60A15-P1J «MEAN WELL» 的额外附件）输出电压 15V，功率 60W。
操作时间（«生命周期»）	在电池组运行时，«type Сх8» 由所用碱性电池的质量（容量和«负载能力»）定义，在 «Co»和«2F» 模式下可以等于4 到 6 小时或从 20 到 30 小时在 «Pu» 模式下，在 «连续» 模式 «Co» / «2F» 的初始输出电压 7W 或脉冲调制模式 «Pu» 的初始输出电压 15W。
操作时间（«生命周期»）	在外部电源下完全由外部能源特性调节，因此在市电下工作时间是无限的。
操作特点
振荡过程中输出电压的自动控制	根据电源的“能量潜力”对输出功率进行比例控制。
设备自动关机	在“停止”模式下的电源电压 < 6,5V。
	在“振荡”模式下的电源电压 < 4,2V。
	电源电压 > 15.5V。
	如果超过允许的吸收电流值（确切数字取决于实际模式）。
	如果在调整过程中输出短路（启动终端放大器的硬件安全系统）。
	在不符合振荡模式设置的情况下，取决于输出端是否安装了外部天线（切换到“停止”模式）。
	如果在“停止”模式下出现“长”（≈ 100 秒）停机时间（如果未按下按钮）。
负载调整	自动，直到达到特定消耗率或达到负载电流： – ≥ 0,2A 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»; – ≥ 0,1А 在频率 8192Hz «8.2» и 32768Hz «33»。
负载调整	手动后自动调整。
正在检查的实用程序的连接选项	«联系»与“地球返回”的联系。
	«非接触» 连接与内部发射天线 «In» 的应用。
	使用外部感应发射天线 «An» 进行 «非接触式» 连接（与内部发射天线 «In» 相比，发射强度更高，更容易进入公用设施）。
	使用传输感应“夹子”的“非接触式”连接（可以从束中选择电缆）。
结构参数
功率输出放大器	技术 — 将D 级效率更新至 85%。
LED指示灯	单独的发光二极管指示参数和模式。
LED指示灯	数字指示器显示模式和参数值，还显示«MULTIMETER»测量的输出参数，例如：输出电压 (V)、负载电流 (A)、负载功率 (W) 和负载电阻 (Ω /kΩ)。
电子单元（外壳）的外形尺寸，不超过，mm。	216х180х105mm
电子单元的重量，不超过，kg	2

运行时允许的环境温度范围	– 30 °С 至 +60°С使用“电池”电源，不建议在低于零的环境温度下使用设备。
防护等级	IP65（外壳关闭时）。
