德国METREL美翠
德国METREL美翠MI3109光伏系统验证测试仪 产品概述：
产品型号：MI3109
产品品牌：德国METREL美翠
产品类别：光伏测试仪
产品备注：光伏系统测试仪
德国METREL美翠MI3109光伏系统验证测试仪 产品简介：
MI3109 光伏系统验证测试仪可完成光伏系统所有必要的测试，可测试 EN62446 标准要求的所有项目：包括 I/V 特性测试、计算 STC 值、在逆变器的直流和交流侧进行功率测量。MI3109的自动操作模式可让您一键完成EN62446 的所有测试项目。
德国METREL美翠MI3109光伏系统验证测试仪 测量功能：
• 光伏直流侧：电压、电流、功率、电能；开路电压（Uoc）、短路电流（Isc）；光伏模块和阵列的 I/V 曲线；光照度；模块温度。
• 光伏交流侧：电压、电流、功率。光伏模块效率、逆变器效率，PV 系统效率计算。
• 电气安装安全测试：绝缘电阻；PE导线连续性。
德国METREL美翠MI3109光伏系统验证测试仪 产品特点：
光伏：自动测试；计算 STC 值；效率计算；图形显示 I/V 曲线；2 电压通道、2 电流通道可同时测量交流和直流侧；可选 PV 远程模块（A1378）同时测量光照度和模块温度。
德国METREL美翠MI3109光伏系统验证测试仪 产品应用：
• 大内存，可保存 1800 个测量结果或500 个 I/V 曲线加 500 个电气测试结果。
• 128 x 64 带背光点阵液晶显示；内置带连接图案的帮助菜单。
• 6 节 5 号充电电池供电，带内置充电电路。
• 带 RS232 和 USB 通讯接口。
• Eurolink PRO 软件用于下载数据；Eurolink PROPlus 用于建立专业的分析报告。
• 过压保护：1000 V DC / CAT II；600 V / CAT III; 300 V / CAT IV。
• 尺寸：230 x 103 x 115 mm。
• 重量：1.3 公斤。
德国METREL美翠MI3109光伏系统验证测试仪 符合标准：
功能：IEC/EN61557 系列、IEC62446（光伏）
• 电磁兼容：EN 61326
• 安 全 (LVD): EN 61010-1; EN 61010-2-030;EN 61010-031; EN 61010-2-032
德国METREL美翠MI3109光伏系统验证测试仪 产品参数：
| 功能 | 测量范围 | 精度 |
| 光伏安装测量 | ||
| 电压 | 0-999V DC | 1.5%读数+5位 |
| 0-999V AC | 1.5%读数+3位 | |
| 0-999V DC （I/V曲线） | 2%读数+2位 | |
| 电流 | 0.0mA-300A DC（直流侧） | 1.5%读数+5位 |
| 0.0mA-300A AC（交流侧） | 1.5%读数+3位 | |
| 0.00A-15A DC | 2%读数+3位 | |
| 功率 | 0-200kW （直流侧） | 2.5%读数+6位 |
| 0-15kW(I/V曲线) | 3%读数+5位 | |
| 电能 | 0.000Wh-1999kWh | |
| U/I曲线 | 1000V/15A/15kW | |
| 谐波 | 分析到11次 | |
| 光照度 | 0-2000W/m2 | 5%读数+5位 |
| 温度 | -10 ℃到85℃ | 5位 |
| 电气安装测量 | ||
| 绝缘电阻 | U = 50, 100, 250 VDC: | |
| 达到199.9 MΩ | 5%读数+3位 | |
| U = 500 VDC, 1 kVDC: | ||
| 达到199.9 MΩ | 5%读数+3位 | |
| 200mA连续性 | 0.00Ω-1999Ω | 5%读数+3位 |
| 连续性（7mA） | 0.0Ω-1999Ω | 5%读数+3位 |
| 回路阻抗 | 0.00Ω-9.99kΩ | 5%读数+5位 |
| 线路阻抗 | 0.00Ω-9.99kΩ | 5%读数+5位 |
| 电压 | 0V-550V AC | 2%读数+2位 |
| 频率 | 0.00Hz-499.9Hz | 0.2%读数+1位 |
| 相序 | 1、2、3或3、2、1 | |
| 漏电开关测 | 10mA、30mA、100mA、300mA、500mA、1A | |
| 接触电压（UC） | 0.0V-99.9V | （-0到+15%）读数 |
| 动作时间 | 0ms到最大 | 1ms |
| 动作电流 | (0.2-2.2) I△N | 0.1I△N |
| 接地电阻 | 0.00 Ω-9999 Ω | 5%读数+5位 |

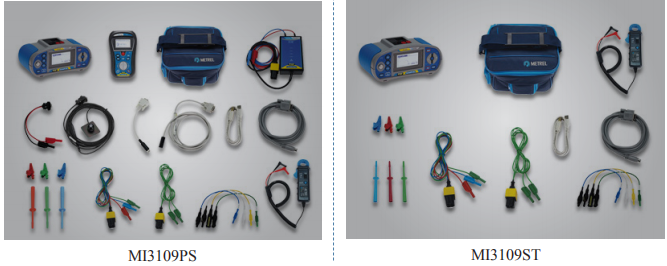

德国METREL美翠MI3109MI3109光伏系统验证测试仪 相关配件：
MI3109ST
• 主机
• 软包
• 测试手柄
• 3 根 1.5 米测试线
• 3个测试针和3个测试夹（蓝、黑、绿）
• 2 根 PV 连续性测试线
• PV MC3/4 公母附件
• A1391 AC/DC 电流钳
• 电源线及 6 节 5 号充电电池
• USB/RS232（PS2）电缆
• Eurolink PRO 软件
MI3109PS
• MI3109ST
• A1378 遥控单元
• A1384 PV 安全测试探头
• A1400 温度探头
• 照度计
可选件 :
• A1378 PV 遥控单元
• A1384 安全测试探头
• A1018 小电流钳
• A1391 AC/DC 电流钳
• A1385 PV 保险测试线
• A1292 Euolin PRO Plus 专业分析软件
• A1105 条码扫描器
• A1400 温度探头
• A1427 光伏标准电池
• A1436 蓝牙适配器
 |
|
