俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N

俄罗斯泰克诺AC’TECHNO-AC’

庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N 产品简介：
产品型号：ATP-434N
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：管线定位仪
产品备注：漏水检测仪

俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N 产品概述：

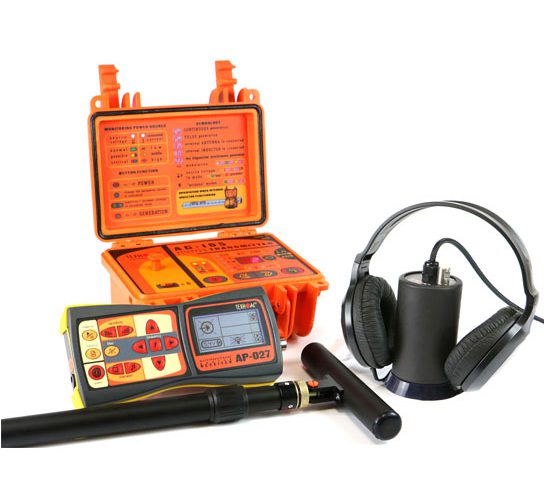

先进的声学泄漏检测器，结合强大的电缆定位器套件，非常适合管道工和服务公司。
两种操作模式：泄漏检测和路线定位
接收器频率：50 至 60Hz/100 至 120Hz/512Hz 1024Hz/8192Hz/33kHz
发射器频率：Hz – 512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
发射器 20W
存储 31 个信号电平并显示图形
显示屏上信号的视觉指示：刻度、图形和频谱
测量序列、最大和最小信号电平的图形可视化（移动图表）
声音指示
带宽选择
频谱（和“过滤”）信号的两段指示
轻的
长时间佩戴舒适
液晶显示器
保修：1年

俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N 产品特征：
地下高达 6 m 的电缆和金属管道位置
地下高达 3 m 深的金属和非金属管道的声学漏水检测
AG-105 20W发射机
内置感应天线
地下公用设施定位的被动和主动方法

俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N 产品应用：
地下高达 3 m 深的金属或非金属管道的漏水检测
屋内漏水检测
检测地下高达 6 m 深度的电缆
检测地下最深 6 m 的任何金属管道
地面施工前勘察地面（BB模式）
距发射机连接处的跟踪距离可达 3 公里
最小和最大追踪方法
间接测量深度

俄罗斯泰克诺AC’TECHNO-AC’漏水探测器和电缆（管道）定位器 Success ATG-435.15N 产品参数：

接收器 AP-027 技术规格
范围	追踪	泄漏检测
接受信号的类型	连续/脉冲	连续信号
接收器滤波器的频率	准谐振滤波器的中心频率 50 至 60 Hz、100 至 450 Hz 至 50 Hz、120 至 540 Hz 至 60 Hz、512 Hz / 1024 Hz / 8192 Hz / 33kHz	范围限制“低于” 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz 范围限制“高于” 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 kHz
«宽带»，（工作模式）	0.05 至 8.6 kHz	0,09 至 2,20 kHz
增益系数	100分贝	120分贝
视觉指示	液晶显示 -所选模式和参数的符号和含义。
	输出信号电平的动画（移动）比例
	输出信号电平的数字值和动画（移动）刻度
	输出信号电平的图形（移动图） – 输出信号电平的频率内容
	保存在“存储器”中的输出信号电平的数字和图形显示
声音指示	耳机自然宽带或过滤信号
	耳机合成声音。调频	——
	内置发射器 – 合成声音。调频	——
供应	电压 4…7 V. – 碱性电池 АА 类型 1,5 V（4 个）。
连续运行时间不少于	20小时
环境温度	-20°С至+50°С
防护等级	IP54
接收器 AP-027 尺寸	220×102×42（毫米）
电子单元重量	0,46 公斤

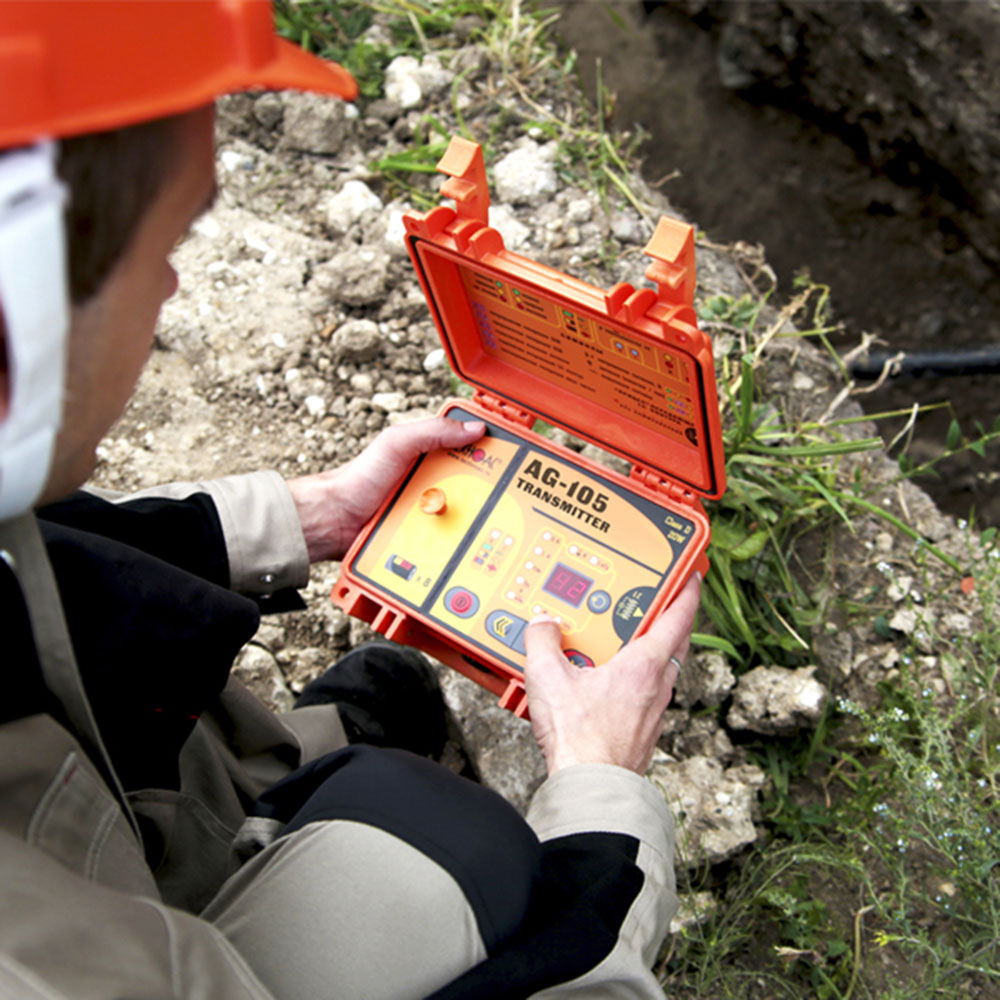

发射机 AG-105 技术规格
连续 «Co» 或脉冲 «Pu» 信号的频率，Hz ± 0,1% – «kHz»
加载“夹子”或“夹子”	512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
«天线»模式	8192 – «8.2» / 32768 – «33»
操作模式
«天线»模式	内部发射电感« In »。
	外置感应发射天线« An »。
«调制»模式（特殊形式的信号）	脉冲« Pu »（正弦信号的短期传输）。传输持续时间 0.12 秒。传输重复频率 1Hz。
	双频« 2F »（同时产生1024Hz、8192Hz）。振幅比 4/1（分别）。
电源电压 12…15V 下的输出参数
输出电流，A
手动增量下受程序限制， ≥	5 – 在频率 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2» / «2F»
	3 – 在频率 32768Hz «33»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥	0,2 – 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»
	0,1 – 在频率 8192Hz «8.2» / 32768Hz «33»
最大输出电压，V
取决于«调制»，≥	32 – 在双频调制模式«2F»
	40 – 在其他模式下
最大输出功率，W
受程序限制，≥	20 -在连续 «Co» 和脉冲 «Pu» 模式中，频率为 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2»，负载电阻高达 80Ω 在双频模式 «2F»，负载电阻高达 50Ω .
	6 – 频率为 32768Hz «33»，负载电阻高达 260Ω。
电源
电源电压的工作范围	振荡启动的最低可接受电压 – 7V。
	最大允许操作电压 – 15V。
	“振荡”模式下的自动关断电压 < 4,2V。
电池组	8 个 «碱性» 电池 1.5V «type С» 推荐 – «Duracell ® ULTRA»。
外部电源（可选）	电池«12V»（例如汽车）输出电压11…14V，最大电流不小于4A。
	电源适配器АG114М.02.020（基于 GS60A15-P1J «MEAN WELL» 的额外附件）输出电压 15V，功率 60W。
操作时间（«生命周期»）	在电池组运行时，«type Сх8» 由所用碱性电池的质量（容量和«负载能力»）定义，在 «Co»和«2F» 模式下可以等于4 到 6 小时或从 20 到 30 小时在 «Pu» 模式下，在 «连续» 模式 «Co» / «2F» 的初始输出电压 7W 或脉冲调制模式 «Pu» 的初始输出电压 15W。
	在外部电源下完全由外部能源特性调节，因此在市电下工作时间是无限的。
操作特点
振荡过程中输出电压的自动控制	根据电源的“能量潜力”对输出功率进行比例控制。
设备自动关机	在“停止”模式下的电源电压 < 6,5V。
	在“振荡”模式下的电源电压 < 4,2V。
	电源电压 > 15.5V。
	如果超过允许的吸收电流值（确切数字取决于实际模式）。
	如果在调整过程中输出短路（启动终端放大器的硬件安全系统）。
	在不符合振荡模式设置的情况下，取决于输出端是否安装了外部天线（切换到“停止”模式）。
	如果在“停止”模式下出现“长”（≈ 100 秒）停机时间（如果未按下按钮）。
负载调整	自动，直至达到特定消耗率或达到负载电流： – ≥ 0,2A 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»；- ≥ 0,1А 在频率 8192Hz «8.2» и 32768Hz «33»。
	手动后自动调整。
正在检查的实用程序的连接选项	«联系»与“地球返回”的联系。
	«非接触» 连接与内部发射天线 «In» 的应用。
	使用外部感应发射天线 «An» 进行 «非接触式» 连接（与内部发射天线 «In» 相比，发射强度更高，更容易进入公用设施）。
	使用传输感应“夹子”的“非接触式”连接（可以从束中选择电缆）。
结构参数
功率输出放大器	技术 — 将D 级效率更新至 85%。
LED指示灯	单独的发光二极管指示参数和模式。
	数字指示器显示模式和参数值，还显示«MULTIMETER»测量的输出参数，例如：输出电压 (V)、负载电流 (A)、负载功率 (W) 和负载电阻 (Ω /kΩ)。
电子单元（外壳）的外形尺寸，不超过，mm。	216х180х105mm
电子单元的重量，不超过，kg	2

运行时允许的环境温度范围	– 30 至 +60°С使用“电池”电源，不建议在低于零的环境温度下使用设备。
防护等级	IP65（外壳关闭时）。
