仪器所属分类：听漏仪 => 电工类仪器仪表 => 电缆测试/识别仪 => 管线定位仪 => 管线探测仪 => 管道及防腐层检测
俄罗斯泰克诺AC’TECHNO-AC’
庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

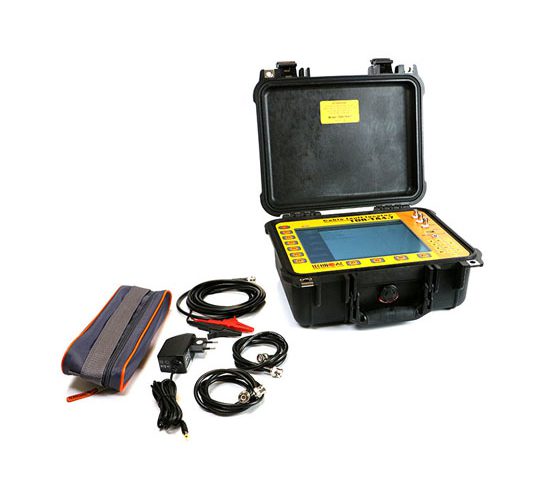

俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA4.7 产品简介：
产品型号：TDR-TA4.7
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：电缆测试/识别仪
产品备注：电缆线路故障定位仪
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA4.7产品概述：
TDR-TA4.7 适用于电力电缆线路的以下测量：
电缆长度测量和电缆完整性测试；
使用 TDR 方法测量到电缆阻抗异质性或低电阻故障的距离；
使用电弧反射法 (ARM) 与高压脉冲发生器 (HVPG) 相结合，测量到高阻故障的距离；
使用脉冲电流法 (ICM) 或衰减法与高压脉冲发生器 (HVPG) 相结合，测量到高阻故障的距离；
测量已知长度的线路的速度因子。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA4.7 产品特征：
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA4.7 产品参数：
| 规格和特性 | |
| 实施的测量方法 | TDR、ARM、ICM、衰减 |
| 展示 | 彩色 10.4" TFT 640 x 480 像素，LED 背光 400 cd/m2 |
| 测距范围范围范围 | PF=1.500：1 m … 256 km |
| 脉冲宽度 | 10 纳秒 … 100 微秒 |
| 脉冲幅度 | 18 V、86 V（开路时） |
| 距离测量相对误差 | 0.01% … 0.2%（取决于子范围） |
| 距离测量**误差 | 0.125 m（子范围 <= 1 km）… 32 m（子范围 256 km） |
| 有效采样率 | 800兆赫 |
| 输入阻抗 | 75 欧姆（固定） |
| 衰减重叠 | 73 分贝 |
| 异步噪声抑制 | 平均 1 … 64 次 |
| 传播因子(PF)范围 | PF=1.000 … 3.000 |
| 同步臂 | 外部 (TRIG)，内部（延迟 0 …50 ms，步长 0.2 ms） |
| 同步ICM，DECAY | 阈值电平（-165 V … +165 V，步进 2 V） |
| 非易失性内部存储器 | 300 个波形，500 个 PF 值 |
| 数据交换 | 通过 USB 闪存 |
| 文件类型 | 波形（*.tdr，高达 8000 像素），屏幕截图（*.jpg） |
| 用户界面语言 | 俄语/英语/您的语言（应要求提供） |
| 连接器 | TDR (BNC)、TRIG (BNC)、WAVE (BNC)、USB-A |
| 力量 | AC 12 V，内置锂离子电池 (7,2 ± 0,7)V 7,0A |
| 电池持续运行 | 至少 6 小时。通过交流适配器连续运行不受限制 |
| 外形尺寸 | 363 毫米 * 295 毫米 * 170 毫米 |
| 重量 | 3.7公斤 |
| 工作环境 | 工作温度范围为 -20 至 40 °C； |
| 相对湿度 98%，25°C； | |
| 运输和储存条件为 -50 至 50 °C。 | |
