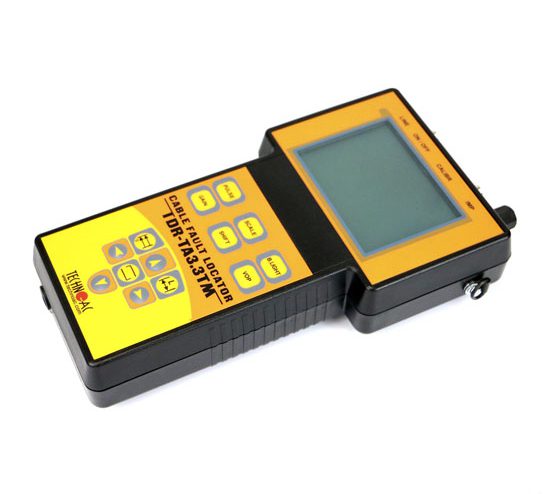

俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.3TM 产品简介：
产品型号：TDR-TA3.3TM
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：电缆测试/识别仪
产品备注：电缆故障定位仪
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.3TM 产品概述：
TTDR-TA3.3TM 是便携式时域反射仪，具有电缆线路输入电压自动保护功能。它专为以下类型的平衡和非平衡电缆测量而设计：
电缆长度测量；
测量到阻抗不规则或故障的距离；
测量电缆的速度因子；
故障性质的确定。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.3TM 产品特性：
电缆电压自动保护；
100 次测量记忆；
6 000 mA*H 锂离子蓄电池；
自动计算和数字指示到电缆故障的距离；
整个测量距离精度为 12.5 厘米；
最常见的速度传播库；
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.3TM 产品应用：
电缆网络快速故障排除的最佳解决方案 – 极其易于操作、紧凑且廉价的 TDR 测试仪。
TDR-TA3.3TM – 单通道电缆故障定位器，旨在确定电缆故障的性质和位置（开路、短路、套管、电缆接头、并联挑战、Pupin 线圈）。
小尺寸和重量使 TDR-TA3.3TM 特别方便在狭窄空间电缆井中工作。高精度特性允许测量近区和远区。
TDR-TA3.3TM 旨在测量以下类型的电缆：
信号和控制电缆；
电力电缆；
架空电缆线；
计算机网络 ;
电视和无线电电缆线。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.3TM 产品参数：
规格和特性
实施的测量方法：TDR
显示器：3.8″ 单色 (320х240 px)
测量范围（V/2=99.9 m/μs）：2 m…4.8 km
脉冲宽度：10 ns … 10 μs
脉冲幅度：10 V
距离测量**误差：0.125 m
有效采样率：800 MHz
接收器带宽：200 MHz
输入阻抗：25…600Ohm
衰减重叠：80 dB
速度因子调整范围，v/2：50.0 … 150.0 m/μs
非易失性内部存储器：1 个波形
输入内置保护，防止线路上的残余电压
连接器：TDR (BNC)
功率：4 х AA
电池连续运行：8 小时
外形尺寸：230mm130mm50mm
重量：0.65公斤
工作条件：
工作温度范围为 -20 至 40 °C；
相对湿度 98%，25 °C；
运输和储存条件为 -50 至 50 °C。
| 请求的参数 | 型号名称 | 型号名称 |
| TDR-TA3.3T | TDR-TA3.7Ac | |
| 射程 3 公里，最小值 距离 5m | 2 米 … 4.8 公里 | 1 米… 32 公里 |
| 准确度：读数的 +/- 1.0% | ±0.42%，采样率 800 MHz | ± 0.01% … 0.2%，采样率 3.2 GHz |
| 分辨率：1厘米 | 12.5 厘米（VOP = 66%） | 3.0 厘米（VOP = 66%） |
| 重复性 +/-0.3% 读数 | 带宽 200 MHz | 带宽 350 MHz |
| VOP 1.0%-99.0%（0.1%步长） | VOP = 33.3% … 99.9%（步长 0.1%） | VOP = 33.3% … 99.9%（步长 0.01%） |
| 自动 VOP 设置 | 不 | 不 |
| 用户可设置的 VOP：8 个记忆 | 1个波形 | 波形库多达 1000 个波形 |
| VOP 库多达 300 条电缆 | ||
| 自动关机：支持 | 是的 | 是的 |
| 显示：128*63字符液晶 | 图形 3.8" 单色 (320х240 px) | 图形彩色 TFT 5.7"（640×480 像素） |
| 电源：2节LR6(AA)电池 | 4 LR6(AA) | 锂离子电池 (7.2±0.7) V，6.6 Ah。 |
| 操作时间：30 000次带背光 | 至少 8 小时 | 至少 8 小时 |
| 线电压检测：+/- 250 mV / 500 kHz | 所有子范围接收路径的灵敏度等于或优于1 mV | 所有子范围的接收路径灵敏度等于或优于30 mV |
| 输入保护：DC 48 V | 直流 40 伏 | 直流 40 伏 |
| 安全（EMC）：EN 55011:2009/A1:2012/EN 61326-1-2013 | 是的 | 是的 |
| 尺寸：63x140x30 毫米 | 230x130x50 毫米 | 70x246x124 毫米 |
| 环境：操作 – 20…+70°C，储存 -30…80°C | 工作温度范围为 -20 至 40°C； | 工作温度范围为 -20 至 40°C； |
| -50 至 50°C 的运输和储存条件 | -50 至 50°C 的运输和储存条件 | |
| 附件：软手提箱、测试线组、手册 | TDR-TA3.3T – 1 项 | TDR-TA3.7Ac – 1 件 |
| 电池，AA 型 – 4 项 | 交流适配器 12 V – 1 件 | |
| 电池充电器 – 1 项 | 连接电缆 75 欧姆，5.0 m，BNC.M – «鳄鱼夹» – 1 件 | |
| 连接线 1 m – 1 项 | 连接电缆 75 欧姆，0.1 m，BNC.M – «鳄鱼夹» – 1 项 | |
| 背带 – 1 项 | 用户手册 – 1 项 | |
| 用户手册 – 1 项 | 带软件的 CD-ROM – 1 项 | |
| —— | 配件包 – 1 项 |
