庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

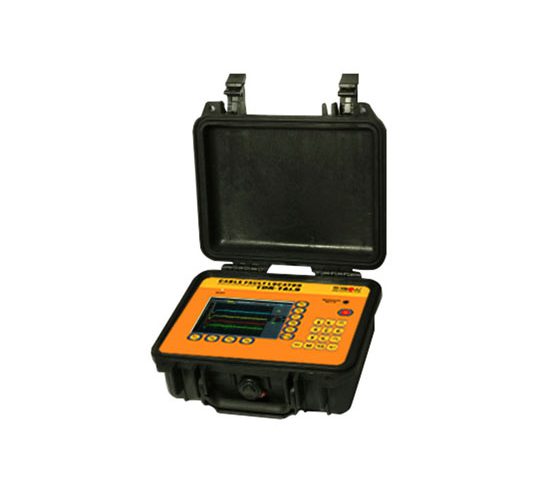

俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA1.9 产品简介：
产品型号：TDR-TA1.9
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：电缆测试/识别仪
产品备注：电缆故障定位仪
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA1.9 产品概述：
TDR-TA1.9 是一款高精度 3 通道数字反射计，用于确定电力电缆线路中各种故障的距离：开路、短路、套管、电缆接头、平行分支、湿电缆、高阻故障、间歇性故障等。
时域反射计 (TDR) – 最准确和安全 – 可有效诊断低电阻率电缆故障、搜索开路和短路。
时域反射计 (TDR) 是一种利用雷达原理的电缆设备。短探测脉冲提供给电缆线路。信号沿电缆传播并在电缆阻抗异质性处部分或完全反射，最后返回到设备的输入端。处理完接收到的信号后，设备会在屏幕上以公制系统显示结果（波形特征）。
阻抗的异质性是由于电缆生产技术违规以及线路建设和维护过程中的机械和电气缺陷造成的。异质性通常出现在其他设备与线路的连接点（耦合、分接头、拼接电缆、线圈Pupin 等）或故障位置（开路、短路、电缆芯线浸渍、电流泄漏到接地、相邻电线泄漏、蒸汽破裂等）。时域反射计 (TDR) 方法允许修复多个离散和多个不均匀性，具体取决于它们的长度和脉冲宽度的比率。
ARM（电弧反射法）：
当使用低压 TDR 方法时，定位具有高瞬态电阻 (R>10 kOhm) 的电缆故障通常很困难。定位电力电缆中此类缺陷的方法之一是电弧反射法 (ARM)。
ARM 方法的实现是通过附加设备进行的：高压脉冲发生器 (HVPG) 和特殊连接装置（作为外部单元或内部 HVPG 单元）。
ARM方法的本质是为故障点的短时间（几毫秒）发生电弧（击穿）创造条件（使用HPVG）。与燃烧电弧同步（从 HPVG 获得的同步信号）反射计执行传感。TDR 的探测脉冲由极性反转的低电阻电弧反射（如短路波形）。该方法不需要预先隔离燃烧，在聚乙烯护套上工作时特别有效。
振荡放电方法：
振荡放电方法：脉冲电流 (ICM) 和衰减方法基于由于带电电缆击穿而发生的振荡过程周期测量。
有两种方法可以在电缆中产生振荡过程：电压波（衰减法）或电流波产生（ICM 法）。
为了产生电流/电压波，高压脉冲发生器 (HVPG) 将电缆中的电压升高到发生击穿或将内部电容器放电到电缆的时刻。
绝缘的缺陷导致在损伤点处产生击穿，具有很小的电阻，并进行振荡放电。知道电磁波沿电缆传播的速度和振荡过程的周期，我们可以计算到击穿的距离：
式中 X——故障距离，m；v——电磁波在电缆中的传播速度，m/ms；tnn——半周期振荡过程，ms，c——光速，等于300m/ms；VF – 速度因子的值。为了达到最佳精度，只选择第二个振荡周期。
振荡放电方法的实施是通过使用附加设备进行的：高压脉冲发生器 (HVPG) 和特殊连接装置。
TDR-TA1.9 提供以下测量方法：
时域反射计 (TDR)
弧光反射
振荡放电（ICM，衰减）
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA1.9 产品特征：
应用最现代的诊断和电缆故障预定位方法的可能性：TDR 法、电弧反射法 (ARM)、电压波 (Decay)、电流波 (ICM) 法；
3 个线路输入连接到三相电缆；
在分辨率为 640×480 像素的彩色 5.7″ TFT-LCD 上显示波形；
能够以所有组合（6 个波形）显示所有测量通道；
非易失性存储器 – 至少 1000 个波形，最多 6 个用于比较；
减法模式仅显示波形差异；
最大射程 – 128 公里；
以增加的脉冲幅度（U2 = 86 V 开路）进行感应的可能性，以在高衰减电缆上工作；
实时测量；
两个光标测量系统；
可以详细查看反射图的任何部分 – 多重缩放功能；
异步噪声抑制；
间歇性故障模式检测——“捕获”功能；
内置速度系数表多达 300 个值；
外置U盘存档波形库和VOP库，以及从U盘恢复库到设备内存；
具有高机械强度的防溅和密封封闭体（防护等级 IP67）。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA1.9 产品应用：
Pulse TDR TDR-TA1.9 用于在安装或操作以下类型的电缆线路时进行控制：
电力电缆；
架空电缆线；
系统电缆通讯；
信号和控制电缆；
计算机网络;
电视和无线电电缆线；
确定电缆在制造、储存和贸易过程中的长度。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA1.9 产品参数：
| 规格 | |
| 测量模式 | 时域反射计 (TDR) |
| 弧反射法 (ARM) | |
| 脉冲电流法 (ICM) | |
| 电压衰减法（Decay） | |
| 单色液晶显示器 | 彩色 TFT 5.7"（640×480 像素） |
| 量程测量距离（延迟时间） | 从 0 到 128000 m（0 到 1280 μs） |
| 距离子带 | 0 – 62.5 m、0 – 125 m、0 – 250 m、0 – 500 m；0 – 1000 m、0 – 2000 m、0 – 4000 m、0 – 8000 m、0 – 16000 m、0 – 32000 m、0 – 64000 m、0 – 128,000 m |
| 距离仪器误差 | 从子带的 0.01% 到 0.2%（从 12.5 cm 到 8 m，VOP = 60%） |
| 有效采样率 | 800兆赫 |
| 范围协调阻力 | 从 20 Ω 到 600 Ω |
| 探头脉冲持续时间 | 从 10 ns 到 100 μs |
| 探测脉冲的幅度 | U1 – 不低于 18 V |
| U2 – 不低于 86 V | |
| 灵敏度 | 优于 1 mV |
| 动态范围 | 不低于 80 分贝 |
| 速度系数的设定范围 | VOP = 33.3% … 99.9%（步长 0.01%） |
| 延时调节范围（ARM） | 从 0 到 50 ms（步长 0.2 ms） |
| 同步 (ARM) | TDR 输入 |
| 触发输入 | |
| 记忆 | 多达 1000 个波形的波形库 |
| 电缆库多达 300 根电缆 | |
| 特殊模式 | 减法模式只显示差异； |
| 与设备内存中的跟踪进行比较模式； | |
| 通过USB闪存进行PC数据交换； | |
| 拍摄模式 | |
| 连续电池工作时间 | 至少 8 小时 |
| 通过充电器连续工作时间 | 无限 |
| 方面 | 70x246x124 毫米 |
| 工作温度范围 | 从 -20 °C 到 +40 °C |
| 带电池重量 | 不超过 2.5 公斤 |
