SebaKMT赛巴 美国MEGGER AWA – 高级绕组分析仪产品介绍：
产品型号：AWA
产品品牌：美国MEGGER
产品类别：电机分析仪
产品备注：高级绕组分析仪
SebaKMT赛巴 美国MEGGER AWA – 高级绕组分析仪产品简介：
综合的测试功能
AWA 是一款综合了众多符合高质量、高标准要求的便携式电气测试仪器：包括匝间浪
涌测试（SURGE）、极化指数测试（PI）、吸收比测试（DA）、对地直流耐压测试（DC
HIPOT）、绝缘电阻测试（MegOhm）和绕组电阻测试（Resistance）。该仪器完全符合
IEEE 的标准。
持续创新
不仅是 AWA 仪器，Baker 仪器公司一直都致力于技术的突破和创新，这证明了我们对
于质量可靠性和和竞争优势的一贯许诺。AWA 是我们 50 年来设计和制造绕组测试仪积累
的成果。它是当今世界上仅有的*先进的综合绕组测试仪。这种测试仪实现了在一种测试
仪中提供自动的可预编程的测试以及手动控制的测试。
SebaKMT赛巴 美国MEGGER AWA – 高级绕组分析仪产品特点：
• 开尔文（Kelvin）电桥-继电器矩阵，直流电流源的最大输出电流为 9 A (AWA IV12 和 AWAIV-6)，5A (AWAIV-4 和 AWAIV-2)。开尔文继电器矩阵和分立的可拆卸
的开尔文电阻测试夹子连接使用(3-AWAIV, 2-AWA2.2)。开尔文夹子被用于低压线
圈电阻测试，而仪器的高压测试线可用于其余测试(符合 IEEE)。
• MS Windows 操作系统以及 Pentium 芯片电脑。
• 当 AWA 的软件安装电脑中，测试结果可直接生成 Word 文档。
• 可拆卸的键盘和鼠标（并非测试所必须）。
• 测试中 ELO 触摸屏使得测试简便。
• USB 传送数据。
• RJ45 以太网接口被用于 Cat5 以太网连接。
• AWA IV 能被用于和 30KV 电源附件一起工作。.
• 具有减震性的内部框架以及硬盘减震。
• PC104 系统电路板具有 100% 的高压电路和信号、控制电路的光电隔离。
• 高分辨率的彩色 LCD 具有高彩显示能力。
提升的测试能力：
– 连续的倾斜上升的直流高压对地绝缘 HiPot 测试(IEEE 95)
– 可编程的步进直流高压对地绝缘 HiPOT 测试 (IEEE 95)
– 增强的参考匝间波形功能。
– 增强的极化指数和吸收比功能PI/DA 测试(IEEE 43)
– 增强的DC HiPot 功能(IEEE 95)
– 增强的电阻 Resistance 测试功能(IEEE 118)
– 更加敏感的匝间浪涌 Surge 测试功能(IEEE 522)
SebaKMT赛巴 美国MEGGER AWA – 高级绕组分析仪产品功能：
AWAIV-12HO–高输出脉冲能量仪器被用于测试低电感线圈（匝数少的绕组）。
通用电源：85 V AC-265 V AC, 不用制冷风扇。
匝间测试（SURGE）符合 IEEE 522 标准。
对于 AWAIV-12 的 MΩ,DA, PI, SteppedDC, andDCHiPot 等测试的最高测试电压为 12
kV，以下以此类推：6 kV 对应型号 AWAIV-6, 4 kV 对应型号 AWAIV-4, and 2 kV 对应型
号 AWAIV-2。这些仪器的 DCHIPOT 测试的漏电流分辨率等级为 100/10/1/0.1 µA。
过流内部断电停止测试等级为 1,000/100/10/1 µA。MΩ 测试的最大读数= 50,000
MΩ。DC电源的精度为0.01%.(IEEE)。

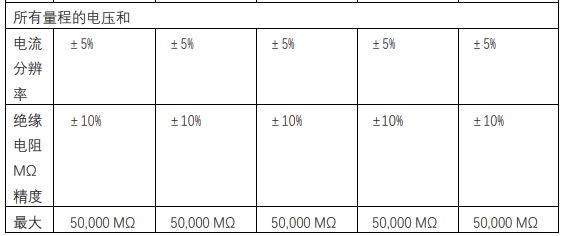

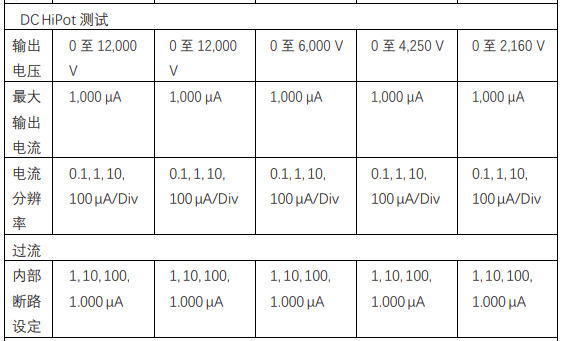

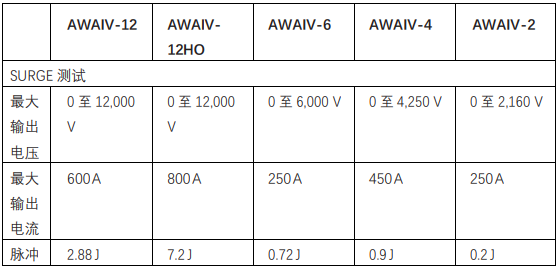

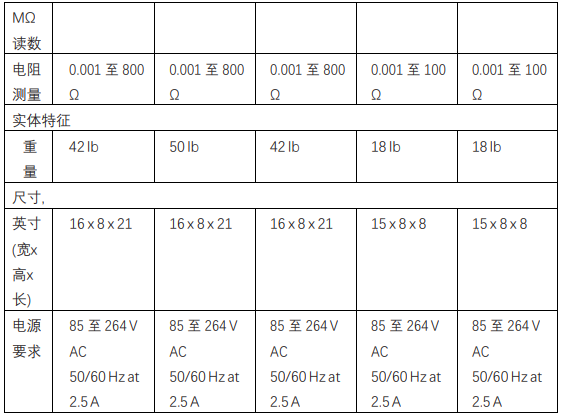

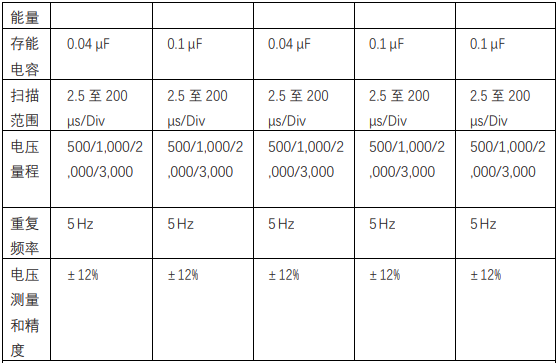

SebaKMT赛巴 美国MEGGER AWA – 高级绕组分析仪产品技术参数：
 |
|
