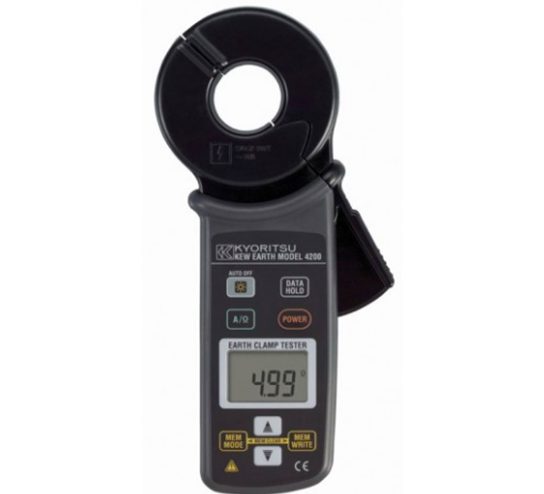

日本共立 MODEL 4200接地电阻测试仪 产品介绍：
产品型号：MODEL 4200
产品品牌：日本共立
产品类别：接地电阻测试仪
产品备注：接地电阻测试仪
日本共立 MODEL 4200接地电阻测试仪 产品简介：
•本仪器是适用于多种接地方式的接地电阻测试仪
•只需夹住接地线即可测量接地电阻
•同时具备测试低于30A漏电流的交流电流功能
•不能测试单*接地极的接地电阻
•仅适用于多点，共同可构成回路的接地体
•无需辅助接地桩，只需一钳便可测试接地电阻
•测试接地电阻0.01～1200Ω
•可测量接地的漏电电流1mA～30.0A
•为确保精确度，采用内部微处理器技术和特殊钳头工艺
•为保证测试方法正确或测试现场可靠，LED将显示 “JAW OPEN”、”NOISE”等符号
•可记录99组数据
•数据保持功能
•大显示屏和背光显示
•电量显示和自动关机功能
•设计符合国际安全规格IEC61010-1 CAT.IV 300V、CAT.III 600V
日本共立 MODEL 4200接地电阻测试仪 产品特点：
•干扰检测功能：接地电阻测试中检测对测试有影响的电流并显示在LCD上
•真有效值表示：交流电流测试中显示变形波的真有效值（True RMS）
•自动关机功能：避免忘记关闭电源节约电池寿命的功能
•数据保持功能：将测量数据保留在显示屏上的功能
•蜂鸣功能：若测试结果在10Ω以下，蜂鸣器鸣叫
•背光功能：在昏暗处及夜间作业中非常便利的背光功能
•存储功能：能够保存、显示测试结果
•安全规格为标准的安全设计：IEC61010-1：2001（CAT. 300V 污染度2），IEC61010-2-032：2002
•双重绝缘或强化绝缘的安全构造
日本共立 MODEL 4200接地电阻测试仪 相关参数：
| 量程 | 分辨率 | 测定范围 | 精度 | |
| 接地电阻 自动量程 |
20Ω | 0.01Ω | 0.00~20.99Ω | ±1.5%±0.05Ω |
| 200Ω | 0.1Ω | 16.0~99.9Ω | ±2%±0.5Ω | |
| 100~209.9Ω | ±3%±2Ω | |||
| 1200Ω | 1Ω | 160~399Ω | ±5%±5Ω | |
| 400~599Ω | ±10%±10Ω | |||
| 1200Ω | 10Ω | 600~1200Ω | — | |
| 交流电流 (50Hz/60Hz)自动量程 |
100mA | 0.1mA | 0.0~104.9mA | ±2%±0.7mA |
| 1000mA | 1mA | 80~1049mA | ±2% | |
| 10A | 0.01A | 0.80~10.49A | ||
| 30A | 0.1A | 8.0~31.5A | ||
| 操作系统 | 接地电阻功能：额定电压输入，电流检测（频率约2400Hz）双重集成 | |||
| AC电流功能：逐次比较方式 | ||||
| 超量程显示 | 输入超过测试量程时显示“OL” | |||
| 响应时间 | 约7秒（接地电阻） 约2秒（AC电流） | |||
| 采率 | 约1次/秒 | |||
| 测试时间 | 约12小时（使用R6P电池） 约24小时（使用LR6碱性电池） | |||
| 电流消耗 | 约50mA（100mA） | |||
| 使用电池 | DC6V：R6P（AA锰电池）×4或LR6（AA碱性电池）×4 | |||
| 自动关机 | 最后操作完成后约10分钟自动关机 | |||
| 安全规格 | IEC61010-1 CAT.IV 300V 污染度2 | |||
| 耐电压 | AC5320V/5秒 钳口密合部与外箱间（钳口除外） | |||
| 导体直径 | 约φ32mm | |||
| 外形尺寸 | 246(L)×120(W)×54(D)mm | |||
| 重量 | 约 780g(含电池) | |||
| 附件 | 9128(携带箱) LR6P×4 使用说明书,8304（工作确认电阻） | |||
 |
|
