产品应用：
场站安全运行以及用户安全用气是燃气管网运行管理的重要内容，由于燃气泄漏导致的爆炸和人生伤亡事故时有发生，如何快速准确地发现漏点是燃气企业面临的挑战之一。
我公司最新研发和生产的激光甲烷遥测仪Ray-910是一个理想的检漏工具，它采用最新的可调谐激光吸收光谱（TDLAS）遥测技术，可实现对甲烷CH4泄露的远程遥测，适用于各类甲烷CH4可能泄漏的场所，特别适合以下的应用场景：

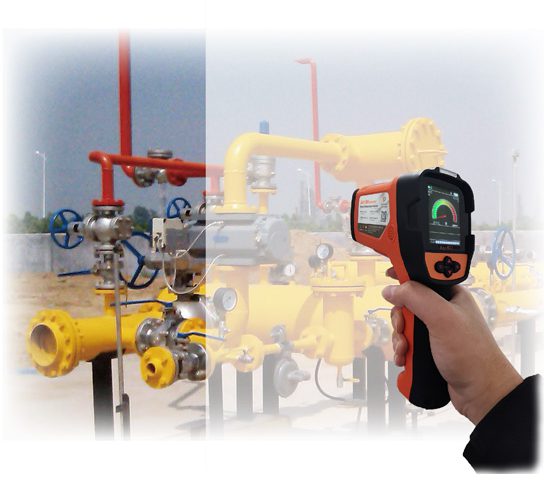

●场站日常泄露巡检， 如架空管、燃气设施（门站、调压间、计量间、加气站等）
●入户日常安检，及时发现居民厨房等存在燃气泄漏风险
●埋地管网的井下泄露检查，大面积快速巡检
●燃气事故危险源排查和确认，危险区域远距离遥测
●其它架空管线、狭窄和危险空间、障碍物等原因导致巡检人员无法接近的场所。
产品特点：

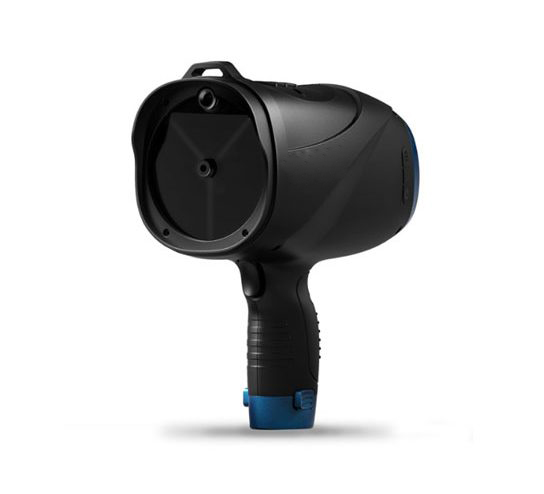

● 依据人体工程学设计原理，整机采取手枪式外形，小巧轻便，握感舒适；考虑到工作强度，设计了三种携行方式，易于携带。
● 采用世界著名激光器，优化了光路设计，电路采用DSP数字电路，使得仪器小巧。
● 采用真彩显示屏，数字式模拟指针表盘显示测量结果，让人对结果一目了然，声光报警，让你不错过疑似漏点。
● 在确保人眼安全时(class 1), 遥测距离长 100 米，同时兼顾灵敏度，特有的算法避免了噪音信号的干扰，透过玻璃也能很好地探测到CH4泄漏。
● 除指示激光外，可选配额外的光学瞄准镜，在远距离和阳光下也能够瞄准到检测点。
● 主机和附件都放在三防箱里面，适合野外工作的需要；工作续航时间可达 10 小时以上，不需要额外充电。
● Ray910遥测仪具有远距离、非接触，反应快，灵敏度高，选择性好（不受其他气体干扰）等特点，目前是燃气管网安全运行管理的理想工具。
检测原理：
激光甲烷遥测原理是基于可调谐二极管激光吸收光谱技术TDLAS(Tunable Diode Laser Absorption Spectroscopy)。
简单地讲，甲烷分子会吸收特定波长的光（分子吸收光谱）；另外就是 “透明介质（甲烷气团）”对光的吸收量，与气团的厚度和气团的浓度成比例（ 比尔朗伯定律）。根据上面的物理原理，可以使用一束特定波长的光束去穿透泄漏的甲烷气团，根据光束变弱的程度，就可以测量被穿过气团中甲烷的浓度，而且是唯一选择性的。
由于泄漏的甲烷气团随风飘散，无论在空间还是时间上都是不断变化而且分布不均匀的；为了能够表达这种情况下的浓度值，行业中普遍使用了单位浓度（ppm.m） 概念，表示：甲烷浓度（ppm）x 标准厚度（1m）。
产品配置：
① Ray-910主机及镜头保护盖
② 充电器
③ 说明书
④ 仪器箱
⑤ 仪器背带
⑥ 挂绳
⑦ 标定气室
可选配置
■ 远距离瞄准镜
■ 腰带包
