AG-309.15N管线定位仪配件故障定位传感器DODK-117

AG-309.15N管线定位仪配件故障定位传感器DODK-117,俄罗斯TECHNO-AC泰克诺

品牌:俄罗斯TECHNO-AC泰克诺

型号:DODK-117

产地:俄罗斯

适用型号:CBI-436N,AG-438.15N,CBI-309N,CBI-309G,Success AG-309.15N,Success AG-309.15G,AG-511N,AG-319N, AG-319G,TPT-522N,AG-309.15N,Success AG-317G,Success AG-317N,Success ATG-435.15N,Success ATP-434E,Success ATG-435.15E,Success ATG-127E

AG-309.15N管线定位仪配件故障定位传感器DODK-117,俄罗斯TECHNO-AC泰克诺配件介绍:

DODK 用于天然气、石油管道和电力电缆线路的绝缘损坏控制。该传感器与接收器(AP-019、AP-027)一起工作,并利用电压差原理。

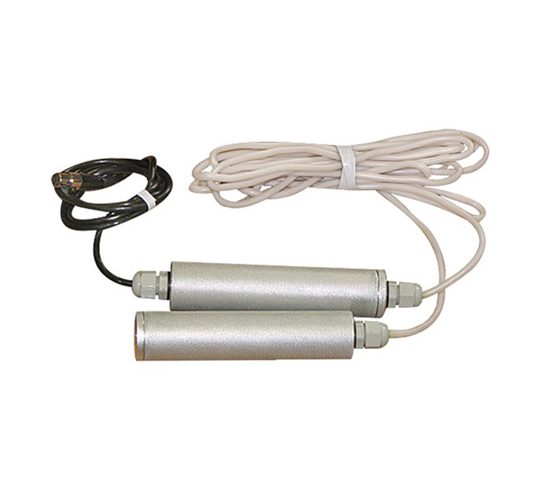

DODK 传感器由两个用电缆连接的测量电极组成。其中一个电极具有用于连接接收器的电缆。

注意!调查应由两名操作员执行。第一位操作员一只手拿着接收器,另一只手拿着电极。第二个操作员只拿着电极。应在没有任何手套的情况下握住电极,以确保与皮肤良好接触。

工作原理:

电缆和管道的保护性绝缘用于避免金属与地接触。如果此绝缘损坏,则绝缘导体会缩短接地。

当跟踪变送器连接到公用设施和地面时,交流电在绝缘损坏的地方泄漏到地面并返回到变送器。它在地面上产生阶跃电位。可以在所有支持的频率上以主动或被动模式执行缺陷搜索。

在使用 DODK 时,电压差的评估是在不直接接触地面的情况下进行的。在测量期间,操作员握住电极并沿着公用设施移动,彼此之间的距离为电缆长度。当其中一名操作员站在损坏点上方时,接收器将指示可能的电压差。

使用DODK传感器的故障定位方法

«МАХ»方法

在 MAX 模式下定位损坏点时,一名操作员应站在公用设施上方,另一名操作员应尽可能垂直于公用设施轴线站立。

操作人员携带的 DODK 电极应不戴手套,以确保与皮肤良好接触。测量可以在旅途中进行。当其中一名操作员接近损坏点时,信号电平将缓慢增加。当其中一名操作员经过损坏点时,信号电平会降低。见图。

MAX 方法允许定位损坏的存在,但是它在点的定位上不是太精确。

«MIN» 方法

在这种情况下,两个操作员都站在效用轴上方 DODK 电缆的距离内。当其中一名操作员移动到损坏处时,信号将略微上升,然后显着下降至最低值。然后它会再次上升,而其中一名操作员正在传递损坏。信号电平最小的点表示损坏。见图

DODK-117 传感器提供比 DKI-117 更快但精度更低的故障定位方式。DODK 传感器允许测量较长的电缆段,这使得首先使用 DODK 测量较大的点,然后使用 DKI 测量较小的区域更加合理。

, , , ,
