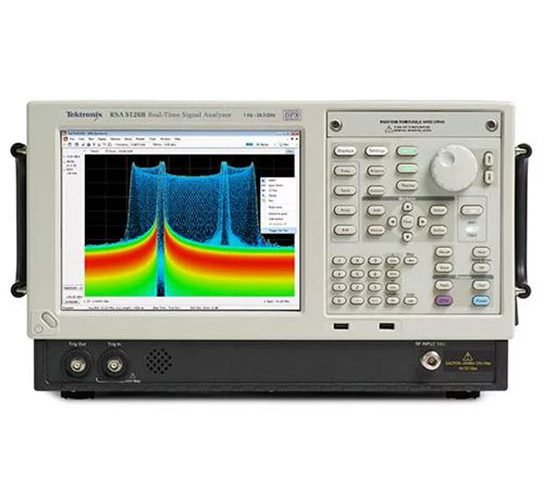

Tektronix 泰克实时频谱分析仪RSA5000B产品介绍：
产品型号：RSA5000B
产品品牌：Tektronix 泰克
产品类别：分析仪
产品备注：实时频谱分析仪
Tektronix 泰克实时频谱分析仪RSA5000B产品特点：
* 熟悉的独立控件：RBW、VBW、准峰值检测器、零频宽
* 全面的测量：通道功率、OBW、ACRL、杂散、CCDF、频谱图
* 同时实时查看频域和时域中的事件
* 宽带分析与大动态范围：165 MHz 与 80 dBc SFDR
* 165 MHz 带宽的频率响应：±0.4 dB，1.5°

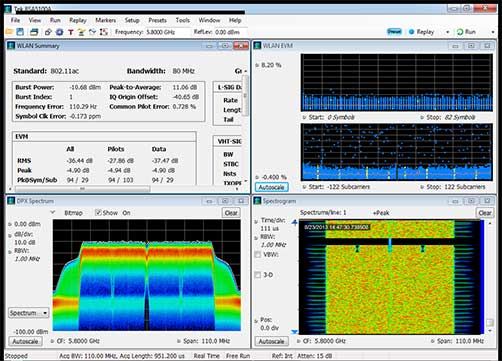

* WLAN、蓝牙、ZigBee、脉冲分析等的选项
* 检测大于 434 ns 的信号，100% 拦截 – 业内最佳性能
* 最快 FFT 引擎：可达 3.125M FFT/s
* 最全面：DPX 频谱、DPX 频谱图、DPX 零频宽
* 最强大触发：所有触发的频率模板、DPX 密度、欠幅、电平、时间判定
Tektronix 泰克实时频谱分析仪RSA5000B产品应用：
使用功能强大、业界领先的 RSA5000B 实时频谱分析仪，准确地可视化和检定设备和组件。这款高级频谱分析仪完成杂散信号的高性能和灵敏度测量的速度比其他频谱分析仪快得多，因此您可以迅速、准确且成功地进行传统测量和故障排除。

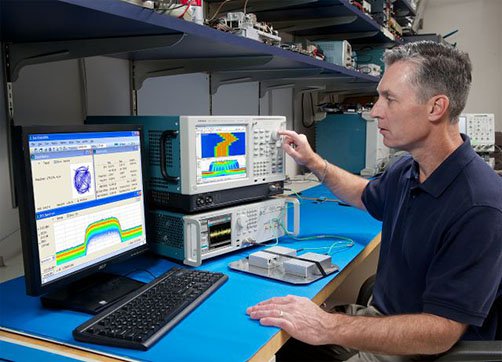

始终表现出出色的射频性能
凭借其出色的射频性能、丰富的功能集和易于访问的标准控件，您可以始终信赖 RSA5000B。令人印象深刻的扫描速度和高灵敏度可让您在仅 22 秒内即可完成 -110 dBm/Hz 噪音本底的 10 GHz 跨度扫描，并且有多个谱线、标记和标准测量始终准备就绪。
宽带信号分析：让您自信设计
RSA5000B 提供范围广泛且高度准确的信号分析。精度让您可以在测量中获得更高余量。范围广泛让您放心您会找到要寻找的信号。

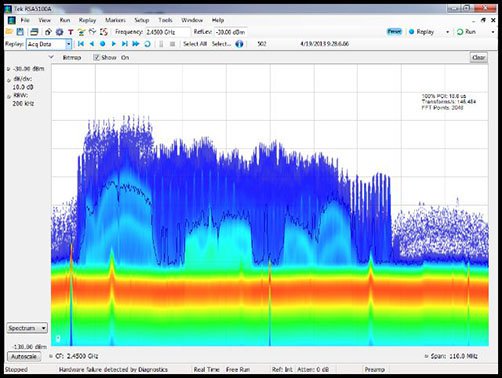

实时查看当前问题：DPX® 技术
通过强大的实时架构发现最困难、最难以发现的问题。高级、专有 DPX® 技术可让您看见几乎无法通过传统频谱分析仪看见的射频特征。实时显示频宽、RBW、VBW 的完全可控且独立的设置。
雷达和电子战正常完成
确认和验证雷达和电子战系统和子系统按预期工作，并且在其不按预期工作时进行故障排除。控制时域分析，以更好地查看频域，确保正常操作。查看和测试脉冲信号的最小细节和大趋势。
特点
– 脉冲测量（选件 20）检定 31 个脉冲参数
– 累计统计数百万个脉冲进行长期趋势分析
– 触发：查找您需要进一步调查的脉冲
– 实时 DPX 频谱和零频宽有助于查看趋势和洞察信号
频谱管理与频谱监测
RSA5000 “凝视”带宽有助于检测、分类和查找关心的信号，使其成为干扰搜寻的理想之选。检测其他分析仪漏掉的关心的突发脉冲信号和低信噪比信号，并依靠长记录频谱图了解信号历史和频率模板触发，以及依靠报警辅助文档和无人值守监测功能。
特点
– 165 MHz 实时带宽，80 dBc SFDR
– 扫描 DPX 显示在整个 26.5 GHz 频率范围内查找瞬态信号

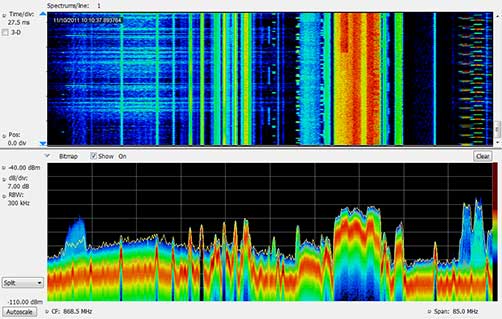

– 具有超过 60,000 条谱线的实时 DPX 频谱图记录高 POI 频谱谱线的小时数
– 适用于第三方设备长期信号记录的流式 IQ 选项

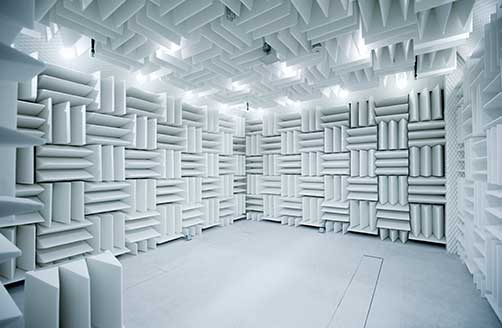

EMI 预一致性和诊断
执行预一致性测量（使用准峰值检测器）和杂散信号测量，迅速评估 DUT，并确保其通过最终 EMI 一致性测试。如果失败，则使用强大的实时频谱分析 (RTSA) 了解机制并迅速确定根本原因。
特点
– 杂散信号测量，具有符合 FCC、CISPR、ETSI、ANSI 标准的预存限值
– 高灵敏度加快测量：由于独特的宽带频谱分析架构，杂散信号测量所花时间更少
– 准峰值检测器可让您像一致性实验室测试一样测试
– 实时显示可视化和调查失败：通过查看实时射频频谱节省时间

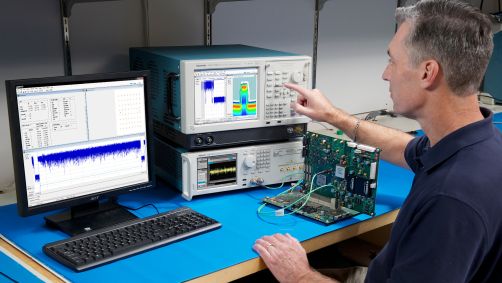

最困难问题的射频故障排除
发现偶发性信号，触发该信号，将该信号捕获到内存，并充分分析该信号。追踪硬件和软件交互问题、电源噪声和射频空间中其他难以测量的方面。
特点
– 实时查看其他分析仪漏掉的信号
– 节省时间，查看同步频率、时间和调制显示，无需切换模式
技术参数
最大频率范围
1 Hz 到 26.5 GHz
最大实时带宽和 SDFR
165 MHz，-80 dBc
DANL，2 GHZ，预放
-167 dBm/Hz
TOI，2 GHZ
+17 dBm
 |
|
