Tektronix 泰克Keithley 2290 系列高压直流电源产品介绍：
产品型号：Keithley 2290
产品品牌：Tektronix 泰克
产品类别：电源
产品备注：高压直流电源
Tektronix 泰克Keithley 2290 系列高压直流电源产品特点：
Tektronix 泰克Keithley 2290 系列高压直流电源产品概述：

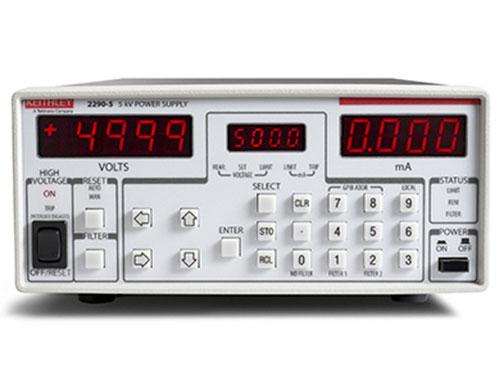

2290 系列高压电源非常适合高压设备和材料测试，以及高能物理试验。 为高达 5000V 的电压输出选择 2290-5 型号电源，为高达 10,000V 的电压输出选择 2290-10 型号电源。 这些电源测量 1V 分辨率的输出电压和 1μA 分辨率的输出电流。 除了电压和电流输出显示屏外，第三个显示屏显示以下四种设置之一：输出电压、电压限制、电流限制或电流跳闸。
Tektronix 泰克Keithley 2290 系列高压直流电源产品优势：
* 提高电源精度和测量灵敏度；5kV 电源上的可选择滤波器将噪声降至小于 3mV RMS 。
* 确保高压测试夹具检修门打开时禁用输出电压。
* 允许创建一个自动化高压测试系统。
* 将低电压测量仪器（如 2600B 系列 SourceMeter® SMU 仪器）上的电压锁定至 200V 的最大值，甚至在被测设备 (DUT) 故障时，以防止损坏低电压仪器。
Tektronix 泰克Keithley 2290 系列高压直流电源产品应用：
2290系列高压电源有助于高压器件和材料测试以及高能物理实验。2290-5型 5kV电源电压输出高达5000V，2290-10型10kV电源电压输出高达10,000V。2290-5 型电源具有5mA电流能力，2290-10型电源具有1mA电流能力。这些电源可对输出 电压进行测量，其电压分辨率是1V，也可以对输出电流进行测量，其电流分辨率 是1μA。除了电压和电流输出显示，第三个显示屏还可以呈现以下四个设置中的之 一：输出电压、电压限幅、电流限幅、电流跳闸。这些值可以通过前面板键盘设置。 还可以通过IEEE-4888接口对这些设置进行编程，或者通过模拟控制电压设置输出 电压。
当使用高灵敏度测量仪器进行漏电流或高阻测量时，低输出噪声至关重要。 2290-10型电源最大输出波分低于1VRMS。2290-5型电源最大输出波分低于100mVRMS。 2290-5型电源通过选配两个内部滤波器，可将最大输出波纹降低至3mVRMS。这两 款电源具有极低的噪声，便于高灵敏度测量仪器进行皮安级的精确电流测量。

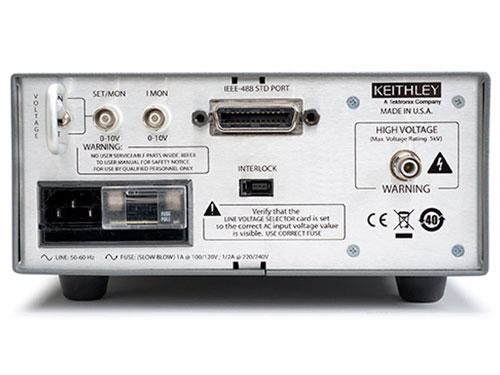

2290系列电源和2290-PM-200型保护 模块可使用户和仪器免遭危险电压损害。 当高压测试夹具检修门打开时，利用电源 内置的互锁电路，可以确保输出电压禁用。 此外，2290系列所有电源都具有低压模拟 输出，允许对高电压和输出电流进行安全 监控。
在高压电路中使用低压测量仪器时， 保护模块可以将仪器电压安全地钳位在 200V最大值，即使待测器件(DUT)击穿。 因此，2290系列电源2290-PM-200型保护 模块和吉时利附件提供了构建安全、高压 测试环境所需的一切。
2290-PM-200型保护模块对低压测量设备提供保 护，使之免遭200V以上电压带来的损害。

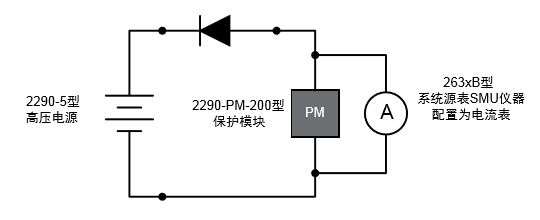

使用吉时利高灵敏度测量仪器，如吉时利数字源表®源测量单元仪表，能够测量 低于2290系列电源灵敏度的待测器件(DUT)电流。吉时利数字源表源测量单元仪表 的灵敏度可低至0.1fA。下图给出待测器件(DUT)击穿时2290-PM-200型保护模块怎 样保护低压数字源表源测量单元仪表免遭高压损害。保护模块的漏电流使测量分辨 率限制在皮安级，这要比2290系列电源的电流测量分辨率高50倍。吉时利能够以最 高电流测量灵敏度提供全面的高压测量能力。
利用吉时利数字源表源测量单元仪表对高压二极管进行反向击穿测试，以测试漏电流。当二极管击穿时， 2290-PM-200 SMU型保护模块对数字源表源测量单元仪表进行保护，使之免遭高压损害。
2290系列电源的IEEE-488接口允许创建自动化的高压测试系统。提供的软件 驱动程序可以简化 并加速测试系统开发。这将进一步提高安全性，因为可以对高压 进行程控。
Tektronix 泰克Keithley 2290 系列高压直流电源产品规格表：
| 型号 | 说明 | 输出个数 | 樶大电压 | 樶大电流 | 连接能力 |
| 142567 | 5KV 电源，120VAC 正常输入电压 | 1 | 5000V | 5mA | GPIB、模拟 |
| 0.0229 | 5KV 电源，240VAC 正常输入电压 | 1 | 5000V | 5mA | GPIB、模拟 |
| 2290J-5 | 5KV 电源，100VAC 正常输入电压 | 1 | 5000V | 5mA | GPIB、模拟 |
| 142720 | 10KV 电源 | 1 | 10,000V | 1mA | GPIB，RS-232，模拟 |
